三菱模拟仿真软件的使用
2018-1-26 13:02:18
暂无图片。
详细介绍
这里说的仿真，是指使用电脑模拟plc和触摸屏进行动作。主要目的是为了测试程序或学习。
三菱plc现在主要有3种软件
1、编程软件 gx developer 需另外安装仿真软件gx simulator （老式软件，不推荐使用）
2、综合软件 gx works2 ，它包含了gx simulator2 （主用于fx,q,l系列plc）
3、综合软件 gx works3 ，它包含了gx simulator3 （用于fx5u和r系列plc）
第一种情况，需要分别安装2个软件，然后在顶上菜单栏工具-->梯形图逻辑测试启动

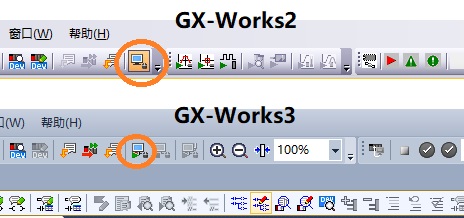

第二种和第三种情况，综合软件已经包含了仿真软件，可直接在菜单点击图标启动
三菱触摸屏
gt works3 (包含gt designer3和 gt simulator3，安装时是一次装好的)

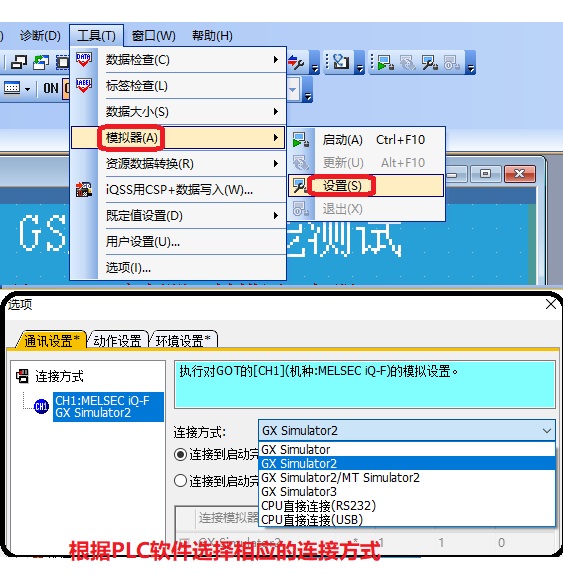

模拟仿真触摸屏时，先作如下设置：
如上图，连接方式有多种选择，前几项就是上面介绍的三种plc仿真软件。
这时，触摸屏和plc都是使用电脑仿真的。手上没有任何实物。
另一种情况就是手上有实际的plc，用电脑来模拟触摸屏，这时根据实际的连接情况选择rs232或usb
