楼主  发表于: 2024-05-13 15:50
|
描述：plc设置
图片：

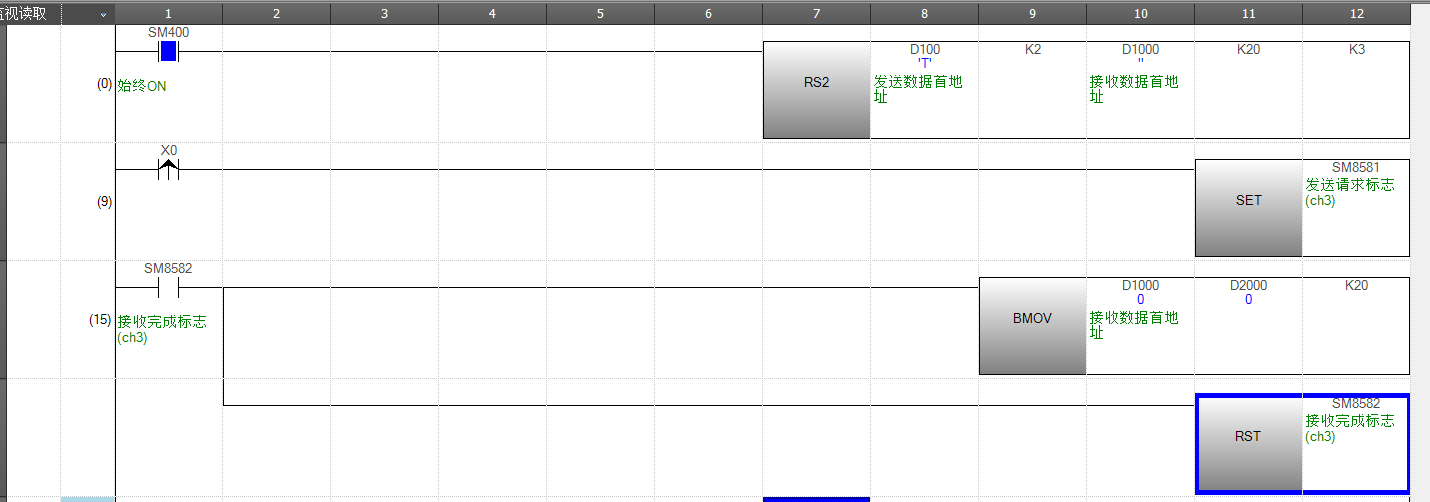

描述：232程序
图片：

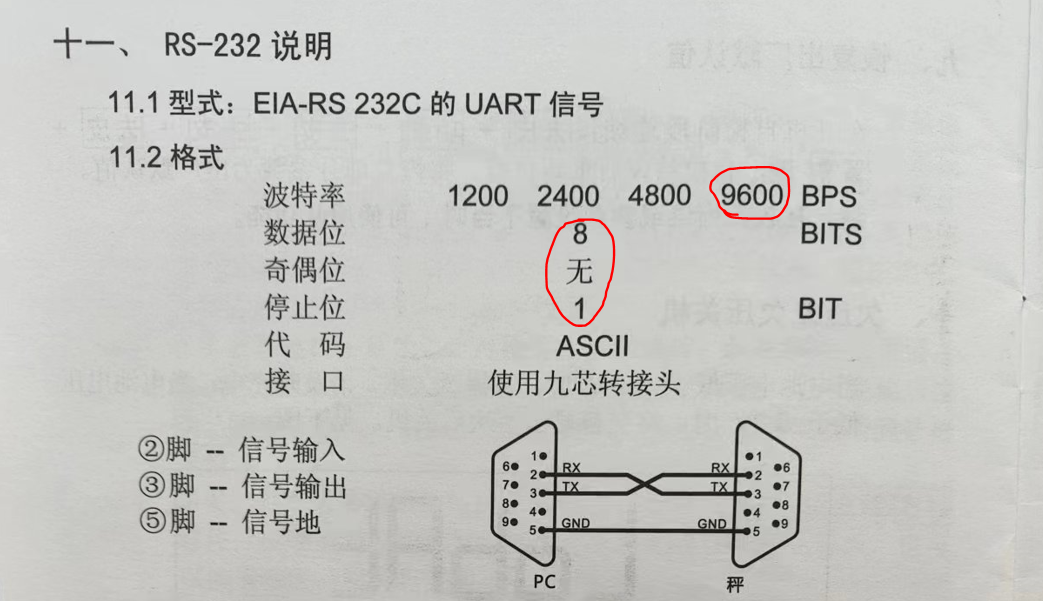

描述：电子秤通讯设置
图片：

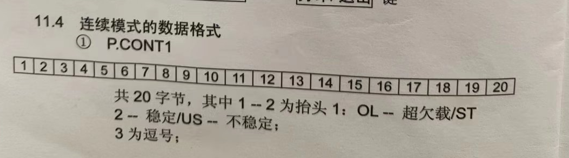

描述：电子秤数据格式1
图片：

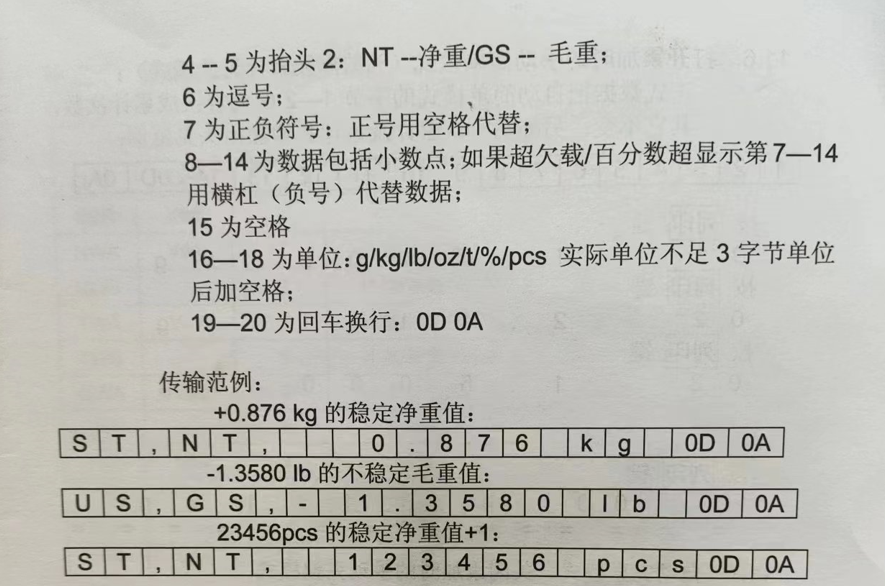

描述：电子秤数据格式2
图片：
手头有一个测试，需要fx5u加一块232adp去读一个电子秤的数据，第一次用，没有经验
安装例程做了最简单的程序，安装电子秤说明书设置plc的模块参数，9600/数据位8/无校验/停止1，其余的均为系统默认值
x0触发时，能看到模块的sd灯闪了一下，而rd灯没有亮。
但是d2000里没有任何数据。请教各位大侠，我是哪个环节出了问题吗？
梦雨天涯
微信hui530527   &
级别: 网络英雄
精华主题: 0
发帖数量: 4916 个
工控威望: 8352 点
下载积分: 18343 分
在线时间: 3446(小时)
注册时间: 2016-10-31
最后登录: 2025-09-02
查看梦雨天涯的 主题 / 回贴
1楼  发表于: 2024-05-13 17:35
|
看起来没啥问题，把接线23交换一下
微信hui530527      b站账号，非标自动化谭工
请不要随意加我，不会随便通过。
工控技术交流qq群942493953
tvbaobao
级别: 探索解密
精华主题: 0
发帖数量: 58 个
工控威望: 162 点
下载积分: 777 分
在线时间: 117(小时)
注册时间: 2017-05-10
最后登录: 2025-08-28
/
2楼  发表于: 2024-05-13 17:38
|
23对调了，还是一样的，数据都是0
第一次用，还在摸索，哎
wzy4828
风流虽能惊天下，唯有闷骚动世人
级别: 家园常客
精华主题: 0
发帖数量: 67 个
工控威望: 544 点
下载积分: 2883 分
在线时间: 61(小时)
注册时间: 2024-01-16
最后登录: 2025-09-02
/
3楼  发表于: 2024-05-13 18:23
|
需要modbus rtu协议吗？
tvbaobao
级别: 探索解密
精华主题: 0
发帖数量: 58 个
工控威望: 162 点
下载积分: 777 分
在线时间: 117(小时)
注册时间: 2017-05-10
最后登录: 2025-08-28
/
4楼  发表于: 2024-05-14 09:37
|
没有，应该是只能用无顺序协议吧
tvbaobao
级别: 探索解密
精华主题: 0
发帖数量: 58 个
工控威望: 162 点
下载积分: 777 分
在线时间: 117(小时)
注册时间: 2017-05-10
最后登录: 2025-08-28
/
5楼  发表于: 2024-05-14 09:42
|
图片：

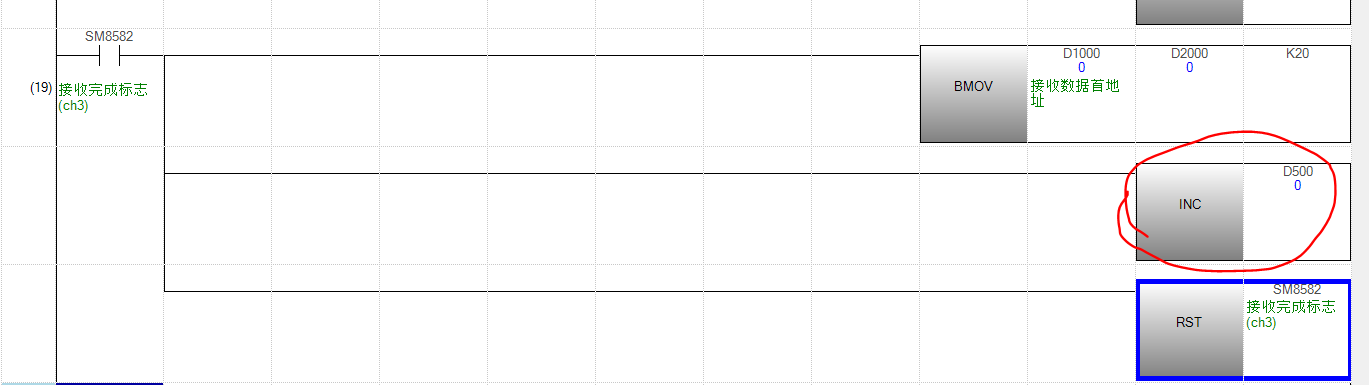

后边在接收完成标志位加了个累加值d500监控，发现d500没有变化，那就说明一直没有接收到完成信号，郁闷啊
tvbaobao
级别: 探索解密
精华主题: 0
发帖数量: 58 个
工控威望: 162 点
下载积分: 777 分
在线时间: 117(小时)
注册时间: 2017-05-10
最后登录: 2025-08-28
/
6楼  发表于: 2024-05-14 09:43
|
有发送，没有接收，这是什么情况？
梦雨天涯
微信hui530527   &
级别: 网络英雄
精华主题: 0
发帖数量: 4916 个
工控威望: 8352 点
下载积分: 18343 分
在线时间: 3446(小时)
注册时间: 2016-10-31
最后登录: 2025-09-02
查看梦雨天涯的 主题 / 回贴
7楼  发表于: 2024-05-14 10:28
|
发送的内容，他不认识？有错？？
微信hui530527      b站账号，非标自动化谭工
请不要随意加我，不会随便通过。
工控技术交流qq群942493953
tvbaobao
级别: 探索解密
精华主题: 0
发帖数量: 58 个
工控威望: 162 点
下载积分: 777 分
在线时间: 117(小时)
注册时间: 2017-05-10
最后登录: 2025-08-28
/
8楼  发表于: 2024-05-14 10:41
|
我把发送位设为k0，还是一样的问题
梦雨天涯
微信hui530527   &
级别: 网络英雄
精华主题: 0
发帖数量: 4916 个
工控威望: 8352 点
下载积分: 18343 分
在线时间: 3446(小时)
注册时间: 2016-10-31
最后登录: 2025-09-02
查看梦雨天涯的 主题 / 回贴
9楼  发表于: 2024-05-14 10:51
|
你有232转usb到电脑吗？先看看你发的啥内容吧
微信hui530527      b站账号，非标自动化谭工
请不要随意加我，不会随便通过。
工控技术交流qq群942493953
tvbaobao
级别: 探索解密
精华主题: 0
发帖数量: 58 个
工控威望: 162 点
下载积分: 777 分
在线时间: 117(小时)
注册时间: 2017-05-10
最后登录: 2025-08-28
/
10楼  发表于: 2024-05-14 11:03
|
呃这个没有用过，以前没有用过232串口，这个是第一次摸索
投湖自尽的鱼
级别: 略有小成
精华主题: 0
发帖数量: 316 个
工控威望: 369 点
下载积分: 1309 分
在线时间: 324(小时)
注册时间: 2020-10-23
最后登录: 2025-09-02
查看投湖自尽的鱼的 主题 / 回贴
11楼  发表于: 2024-05-14 13:20
|
这个下位说明书报文后面不是添加了cr 和lf 么，为啥plc端不加呢，最好发下整体报文研究下
