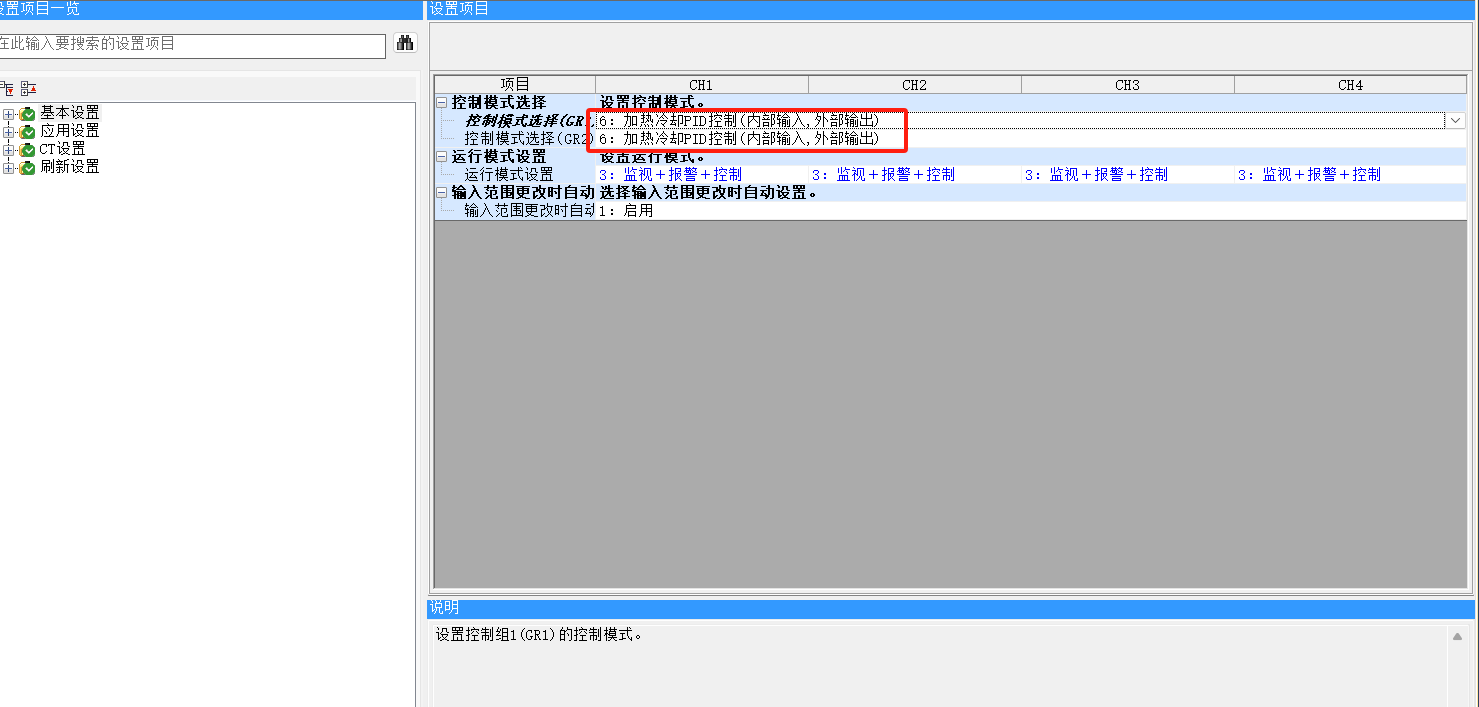

fx5u plc 配fx5-4lc的这个模块作为温控模块，模块用的是，pid加热冷却 内部输入，外部输出模式。没配电流互感器，工程后面面增加了电流互感器，但是增加电流互感器后，fx5-4lc,读不出电流。这个怎么解决、、

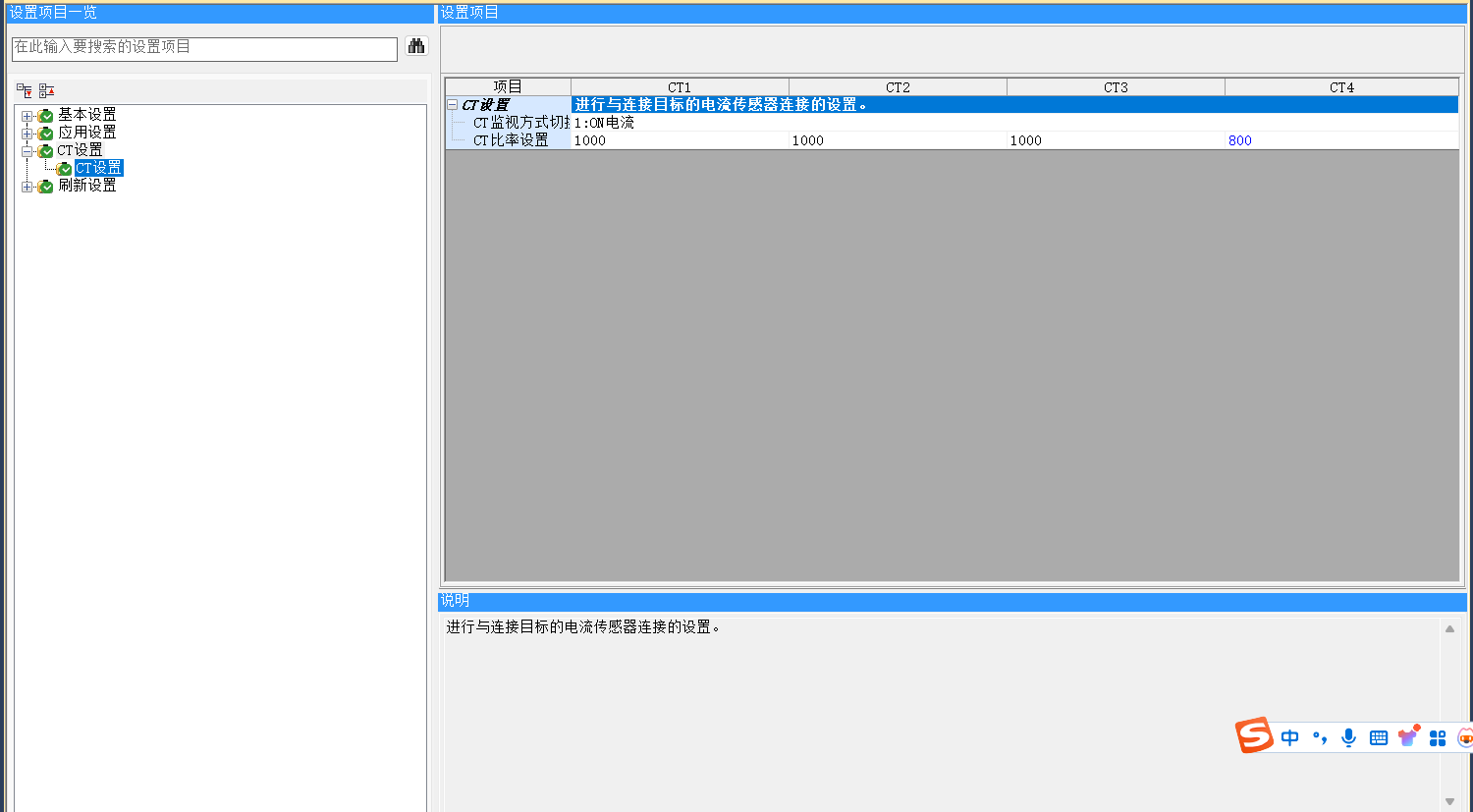

这样设置的，大佬们帮忙看下

4lc不是温度模块吗？还能测电流吗

可以的，这个模块可以加互感器的

引用

引用第2楼qyz141于2024-11-22 09:45发表的  :
4lc不是温度模块吗？还能测电流吗

意思是热电偶 热电阻 模拟量信号都可以接？

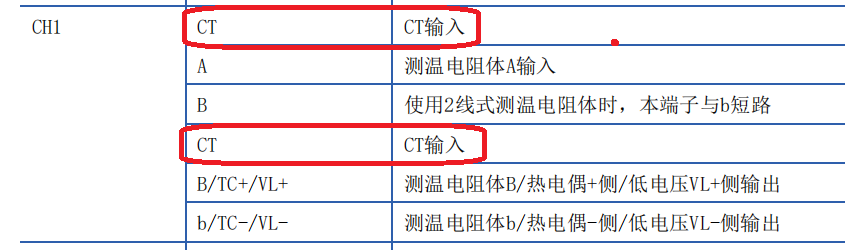

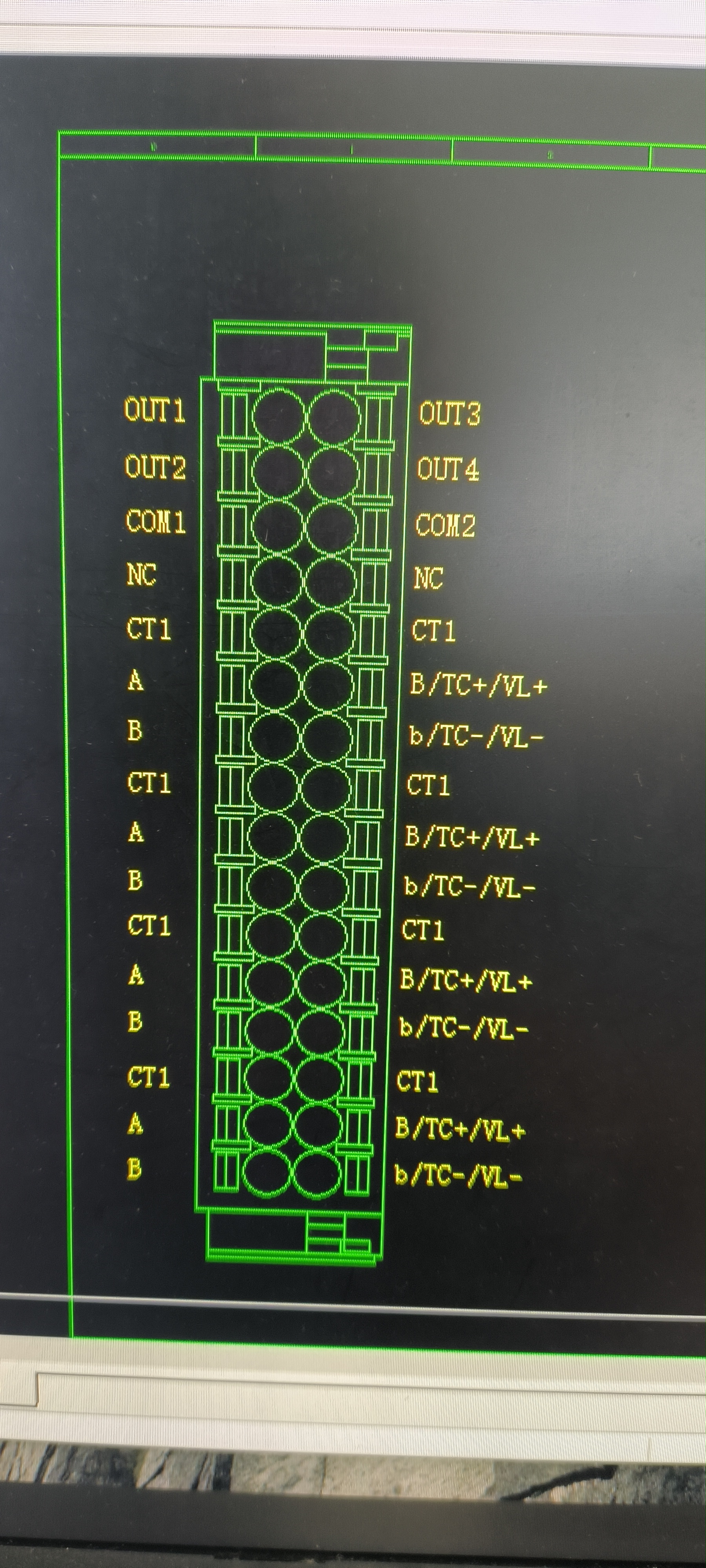

不是的，fx5-4lc模块有4路温度信号输入，4路ct信号输入，4路晶体管信号输出

引用

引用第4楼ytzidonghua于2024-11-22 11:12发表的  :
意思是热电偶 热电阻 模拟量信号都可以接？

这样的

引用

引用第5楼毁人不倦于2024-11-22 11:18发表的  :
不是的，fx5-4lc模块有4路温度信号输入，4路ct信号输入，4路晶体管信号输出

楼主是不是少了一个变送器，这个变送器是把电流互感器的交流电流信号变送成标准的4-20ma信号，你直接接入电流互感器的交流电流（一般在0-5a之内，是大电流信号），会把信号通道烧坏。你看到的ct端口,其实是电流互感器经过变换而来的4-20ma信号。

他有配套的电流互感器，就是直接接的，问了三菱需要使用本身的晶体管输出点才可以直接读出电流的，但是我用的是外部输出点，没法读出电流。但是我感觉应该是可以读出来的，可能是程序或者设置需要更改一下。

引用

引用第7楼zhujingyu69于2024-11-22 14:16发表的  :
楼主是不是少了一个变送器，这个变送器是把电流互感器的交流电流信号变送成标准的4-20ma信号，你直接接入电流互感器的交流电流（一般在0-5a之内，是大电流信号），会把信号通道烧坏。你看到的ct端口,其实是电流互感器经过变换而来的4-20ma信号。

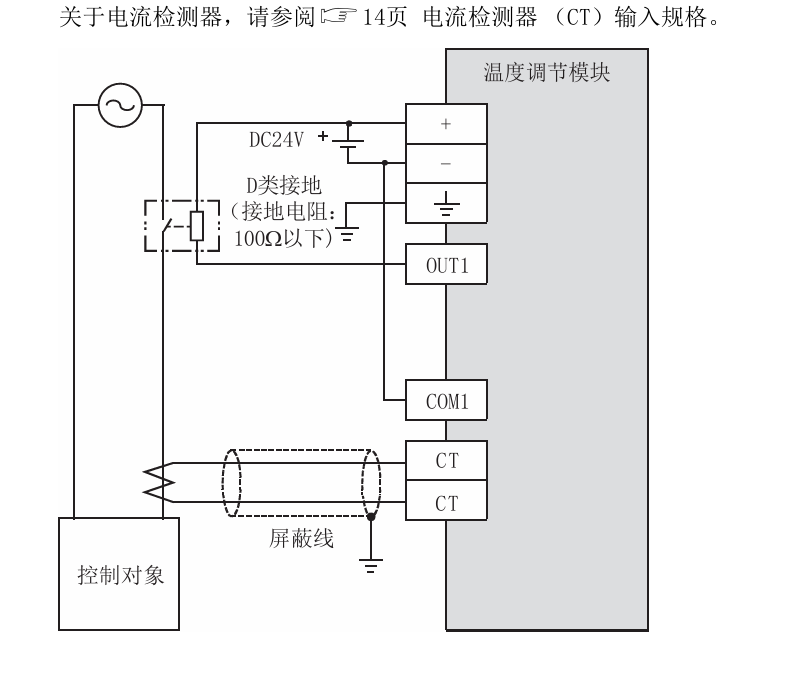

這是模塊利用自己本身輸出控制導通時才檢測電流
你外部控制輸出他就不會去檢測

引用

引用第8楼毁人不倦于2024-11-22 14:35发表的  :
他有配套的电流互感器，就是直接接的，问了三菱需要使用本身的晶体管输出点才可以直接读出电流的，但是我用的是外部输出点，没法读出电流。但是我感觉应该是可以读出来的，可能是程序或者设置需要更改一下。

说明书上有写：
本产品在美国、加拿大使用时，请使用ul认证 （xoba，xoba7）的电流检测器。
在上述国家以外使用时，建议采用以下电流检测器。
ctl-12-s36-8、ctl-12-s36-10、ctl-12-s56-10、ctl-12l-8、ctl-6-p、ctl-6-p-h、ctl-6-s-h （u.r.d. co., ltd.制造）
明确说明是 0～182.2marms

国内的互感器是0～5a.
