楼主  发表于: 2024-12-17 18:30
|

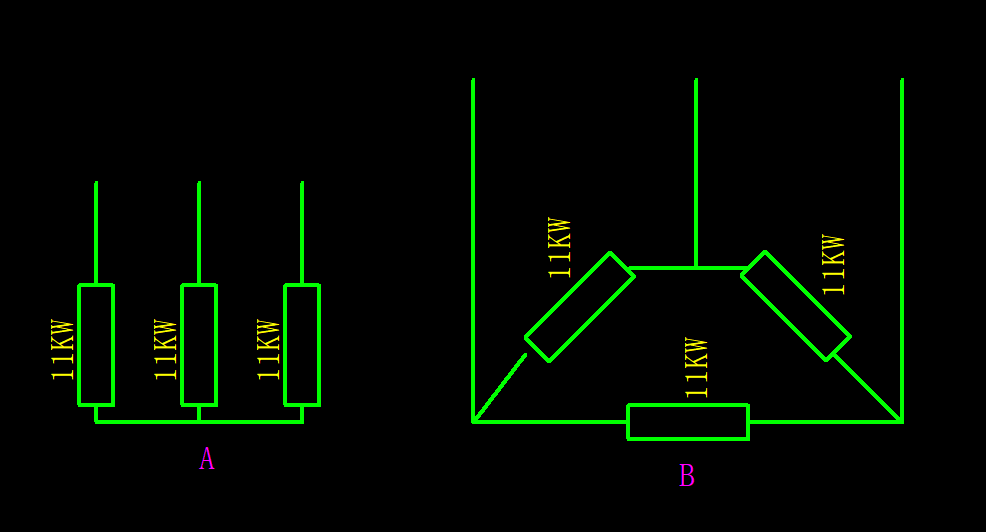

大神们,下图这两种, 电流怎么计算呢? 用多粗的线呢?
gzcjx555
qq  296686949
级别: 网络英雄
精华主题: 0
发帖数量: 562 个
工控威望: 5154 点
下载积分: 84 分
在线时间: 442(小时)
注册时间: 2014-02-15
最后登录: 2025-10-02
查看gzcjx555的 主题 / 回贴
1楼  发表于: 2024-12-17 19:16
|
一个是星形接法，一个是三角形接法。如果都是三相380供电，三根电阻阻值相等的话，星形接法电流等于220v除以电阻。三角形接法是380v除以电阻
联系电话15071699246，qq296686949
rockey
级别: 略有小成
精华主题: 0
发帖数量: 313 个
工控威望: 495 点
下载积分: 45912 分
在线时间: 1227(小时)
注册时间: 2008-11-24
最后登录: 2025-10-03
/
2楼  发表于: 2024-12-17 21:18
|
这两种接法电流是一样的
本帖最近评分记录：
  • 下载积分: 1(先飞的鸟) 正确
    		•
    cqjianying
    级别: 探索解密
    精华主题: 0
    发帖数量: 46 个
    工控威望: 107 点
    下载积分: 1233 分
    在线时间: 71(小时)
    注册时间: 2021-11-15
    最后登录: 2025-09-30
    /
    3楼  发表于: 2024-12-18 10:01
    |
    星型接法电流：220/r，r电阻值
    三角形接法：1.73*380/r
    本帖最近评分记录：
  • 下载积分: 1(hanjiantree) 正确算法
  • 下载积分: 1(gaoyingchun)
    • cccccy
    级别: 家园常客
    精华主题: 0
    发帖数量: 230 个
    工控威望: 695 点
    下载积分: 4302 分
    在线时间: 162(小时)
    注册时间: 2021-08-08
    最后登录: 2025-09-29
    /
    4楼  发表于: 2024-12-18 14:21
    |
    到底哪种说法才是正确的
    sanlihu
    吉圆
    级别: 论坛先锋
    精华主题: 0
    发帖数量: 1193 个
    工控威望: 1763 点
    下载积分: 7608 分
    在线时间: 587(小时)
    注册时间: 2012-08-31
    最后登录: 2025-09-13
    /
    5楼  发表于: 2024-12-18 15:53
    |
    按纯电阻，供电电压380伏估算，a接法每相电流  i=11000/220=50(a).
                                                         b接法每相电流   i=33000/1.732*380=50(a).
                       注意，a图中与b图中用电器不一样。
    本帖最近评分记录：
  • 下载积分: 1(先飞的鸟) 热心助人！
    • 吉圆电气 qq751673698
    sky6595418
    级别: 探索解密
    精华主题: 0
    发帖数量: 29 个
    工控威望: 158 点
    下载积分: 670 分
    在线时间: 20(小时)
    注册时间: 2012-02-08
    最后登录: 2025-06-19
    /
    6楼  发表于: 2024-12-19 07:32
    |
    你好a接法, 为啥是除以220v呢?   不是190吗?
    sky6595418
    级别: 探索解密
    精华主题: 0
    发帖数量: 29 个
    工控威望: 158 点
    下载积分: 670 分
    在线时间: 20(小时)
    注册时间: 2012-02-08
    最后登录: 2025-06-19
    /
    7楼  发表于: 2024-12-19 07:32
    |
    引用
    引用第5楼sanlihu于2024-12-18 15:53发表的  :
    按纯电阻，供电电压380伏估算，a接法每相电流  i=11000/220=50(a).
                                                         b接法每相电流   i=33000/1.732*380=50(a).
                       注意，a图中与b图中用电器不一样。

    你好a接法, 为啥是除以220v呢?   不是190吗?
    zs2121221
    级别: 探索解密
    精华主题: 0
    发帖数量: 20 个
    工控威望: 151 点
    下载积分: 1608 分
    在线时间: 51(小时)
    注册时间: 2013-08-15
    最后登录: 2025-03-21
    /
    8楼  发表于: 2024-12-19 10:09
    |
    明显一个星三角电路，如果一样，为什么会有星三角降压启动这个原理，电压都是一样的话，电流是根号3倍，
    浪子海风
    浪子海风
    级别: 家园常客
    精华主题: 0
    发帖数量: 420 个
    工控威望: 518 点
    下载积分: 1448 分
    在线时间: 149(小时)
    注册时间: 2020-04-28
    最后登录: 2025-09-30
    /
    9楼  发表于: 2024-12-19 19:08
    |
    星接=45.09a   （接好后，你看一下电流表，看看对不对）
    优伤的菊花
    老兔子
    级别: 家园常客
    精华主题: 0
    发帖数量: 653 个
    工控威望: 829 点
    下载积分: 6757 分
    在线时间: 541(小时)
    注册时间: 2008-06-27
    最后登录: 2025-09-26
    /
    10楼  发表于: 2024-12-19 20:27
    |

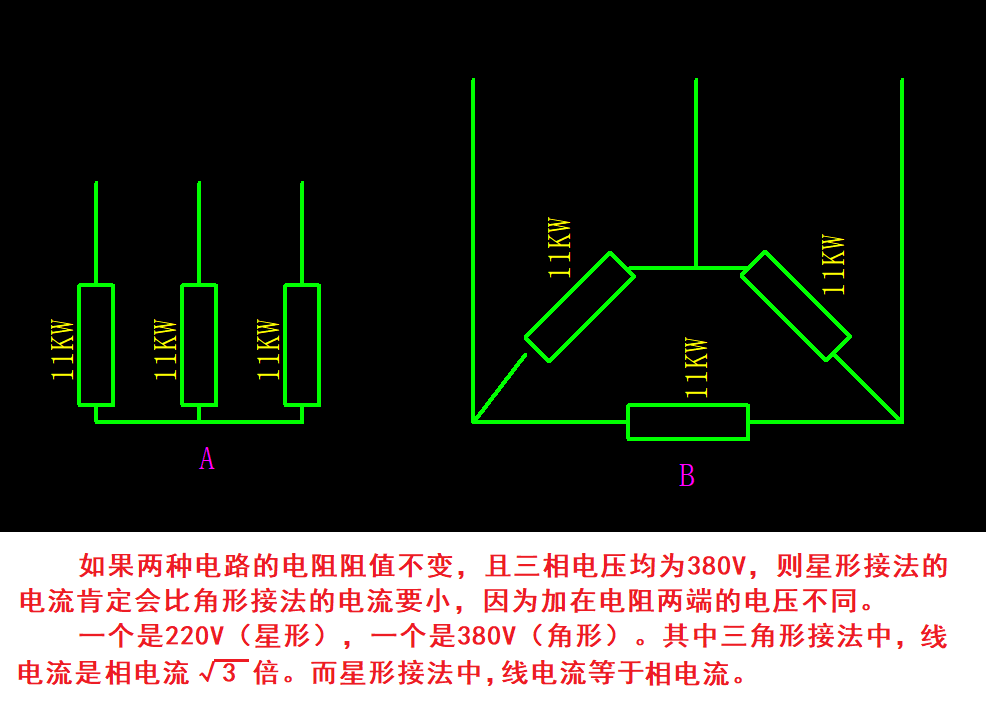

    由于楼主的两个电路中的负载电阻给出的是功率，在两种电路中同功率不等于电阻阻值相同，所以不好计算（不知道电阻的大小）。只能告诉你图中的知识，自己计算吧。
    引用
    引用楼主sky6595418于2024-12-17 18:30发表的 三相电阻丝功率计算 :
    大神们,下图这两种, 电流怎么计算呢? 用多粗的线呢?
    [ 此帖被老兔子在2024-12-19 20:34重新编辑 ]
    本帖最近评分记录：
  • 下载积分: 1(cccccy) 热心助人！
    		•
    gaoyingchun
    gaoyingchun
    级别: 略有小成
    精华主题: 0
    发帖数量: 218 个
    工控威望: 314 点
    下载积分: 2935 分
    在线时间: 117(小时)
    注册时间: 2016-05-06
    最后登录: 2025-09-02
    /
    11楼  发表于: 2024-12-20 10:56
    |
    1、看加热管上的额定电压，功率除以额定电压得出阻值r

    2、若供电电压是3相380v时

          2.1、每根加热管流过的电流，i=380/根3/r=220/r，至于你说的380/2/r=190/r，那是线电压380v，串2根加热管的情况

          2.2、每根加热管流过的电流，i=380/r，线电流=根3*i
