plc：fx5u-32mt/es
伺服驱动器：mr-je-40a

现在需要用脉冲控制4台这个型号的伺服，由于我一直没做过三菱的plc和伺服的工程，所以请教一下
plc和伺服的脉冲和方向的电路图应该怎么画

伺服我找了说明书，pp我理解应该是脉冲，方向我没找到点位

具体接线应该怎么接我也不知道，麻烦各位大佬不吝赐教
谢谢
冬昊miao
级别: 探索解密
精华主题: 0
发帖数量: 16 个
工控威望: 179 点
下载积分: 2259 分
在线时间: 28(小时)
注册时间: 2024-11-26
最后登录: 2025-09-02
/
1楼  发表于: 2025-04-23 16:51
|

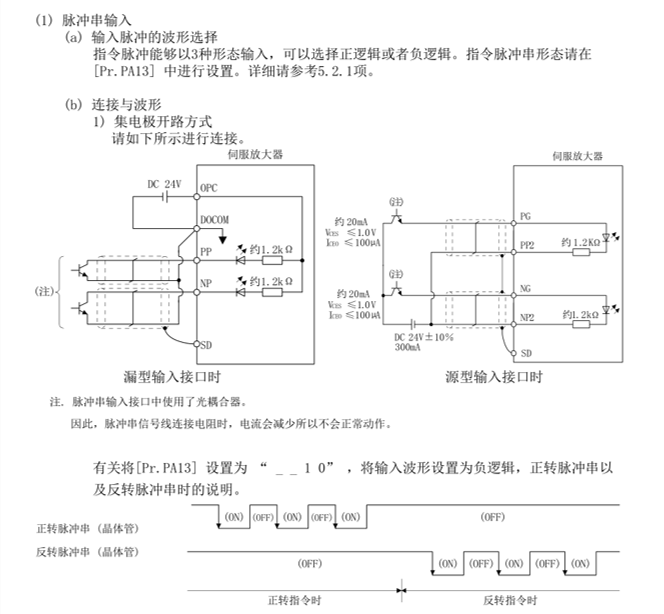

图片：
je-a的放大器说明书3.6.1有说明，不知道对你有没有用！
suleimei
级别: 正式会员
精华主题: 0
发帖数量: 23 个
工控威望: 62 点
下载积分: 43 分
在线时间: 2(小时)
注册时间: 2025-04-18
最后登录: 2025-07-10
/
2楼  发表于: 2025-04-24 09:19
|
引用
引用第1楼冬昊miao于2025-04-23 16:51发表的  :
je-a的放大器说明书3.6.1有说明，不知道对你有没有用！

谢谢，我看一下。我现在又在找抱闸了。哎
yerong
级别: 工控侠客
精华主题: 1 篇
发帖数量: 1977 个
工控威望: 2130 点
下载积分: 11221 分
在线时间: 874(小时)
注册时间: 2007-08-28
最后登录: 2025-09-02
查看yerong的 主题 / 回贴
3楼  发表于: 2025-04-24 10:02
|
抱闸可以用  cn1-47  cn1-49  等  要设置相应输出点参数
夜空会飞的鱼
级别: 探索解密
精华主题: 0
发帖数量: 71 个
工控威望: 140 点
下载积分: 402 分
在线时间: 347(小时)
注册时间: 2023-02-21
最后登录: 2025-08-26
/
4楼  发表于: 2025-04-25 12:36
|
pp脉冲pn方向 把伺服pa13改成0311
