楼主  发表于: 2025-06-04 14:57
|
图片：
图片：
图片：

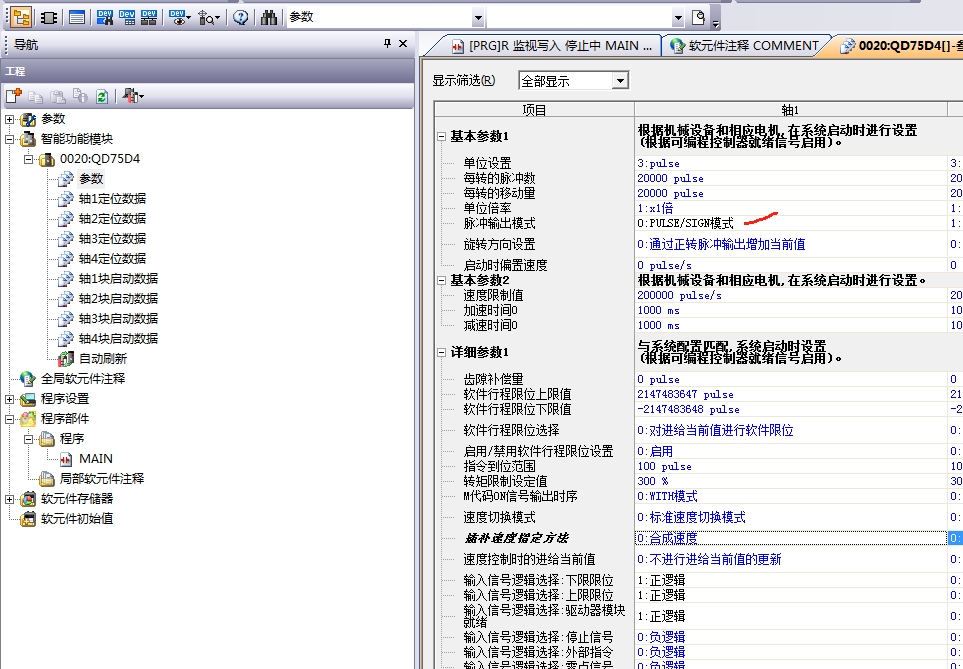

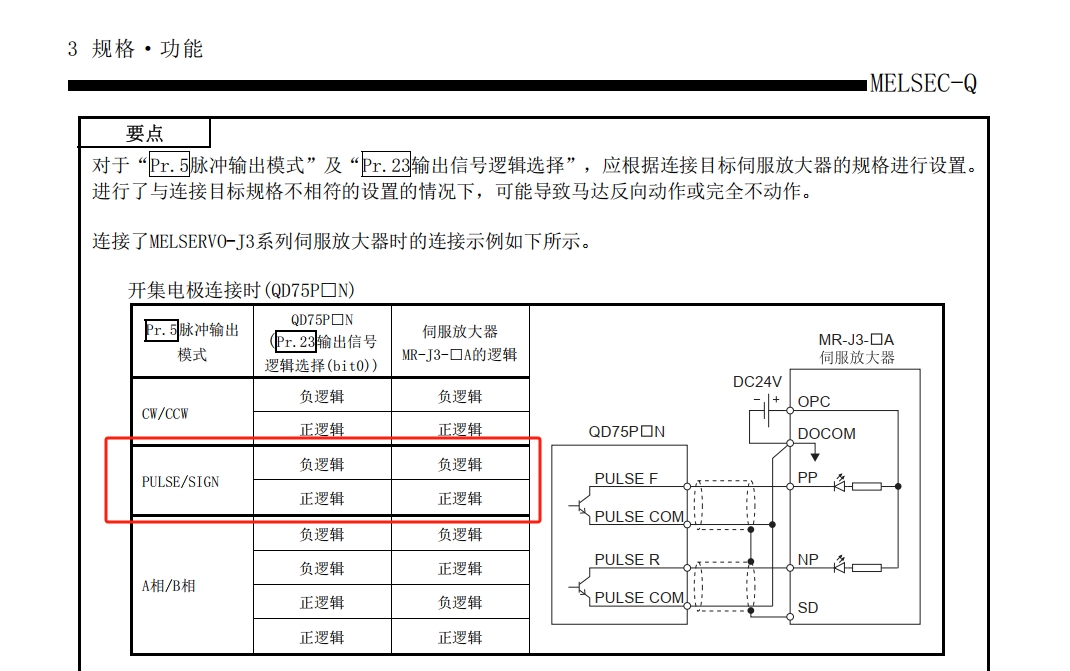

如图，已经选择脉冲 方向模式，接线是24v正接a15，a16到步进脉冲 ，然后步进脉冲负-24n负，已经程序已经正常监控有脉冲变化输出了，但是就是没有看到步进旋转。
步进已经上使能了
[ 此帖被梦雨天涯在2025-06-04 16:00重新编辑 ]
微信hui530527      b站账号，非标自动化谭工
请不要随意加我，不会随便通过。
工控技术交流qq群942493953
梦雨天涯
微信hui530527   &
级别: 网络英雄
精华主题: 0
发帖数量: 4916 个
工控威望: 8352 点
下载积分: 18343 分
在线时间: 3446(小时)
注册时间: 2016-10-31
最后登录: 2025-09-02
查看梦雨天涯的 主题 / 回贴
1楼  发表于: 2025-06-04 16:01
|
测试出来了，a15-a18是plc电源直接给的5v，不需要外部电源搞在一起，也就是a15到步进脉冲正，然后脉冲负回到a16就行。
微信hui530527      b站账号，非标自动化谭工
请不要随意加我，不会随便通过。
工控技术交流qq群942493953
eledesigner
懂一点点
级别: 工控侠客
精华主题: 0
发帖数量: 2001 个
工控威望: 2264 点
下载积分: 3032 分
在线时间: 2407(小时)
注册时间: 2009-08-21
最后登录: 2025-09-02
查看eledesigner的 主题 / 回贴
2楼  发表于: 89天前
|
用得三菱伺服吗。假如三菱伺服的话可以用qd77ms
wzy139076378
年轻不是你玩的理由，而是你奋斗的资本。
级别: 网络英雄
精华主题: 0
发帖数量: 456 个
工控威望: 12817 点
下载积分: 2906 分
在线时间: 1039(小时)
注册时间: 2013-10-31
最后登录: 2025-09-02
/
3楼  发表于: 86天前
|
差分的，直接对应接线就可以了
