huiming
技术交流
级别: 网络英雄
精华主题: 0
发帖数量: 680 个
工控威望: 6018 点
下载积分: 4314 分
在线时间: 582(小时)
注册时间: 2011-03-09
最后登录: 2025-09-02
查看huiming的 主题 / 回贴
楼主  发表于: 47天前
|
图片：

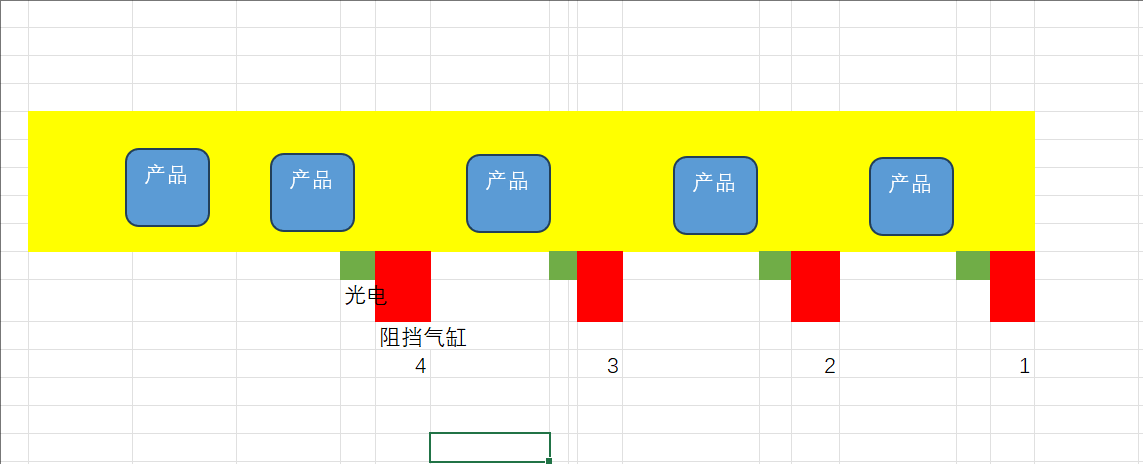

皮带线阻挡气缸控制：黄色是皮带线，绿色是光电感应，红色是阻挡气缸。  怎样控制阻挡1234顺序阻挡。  放行1，然后234补上。
士林变频器代理 18312516885
快乐小学生
好好学习，天天向上
级别: 论坛先锋
精华主题: 0
发帖数量: 562 个
工控威望: 1167 点
下载积分: 3037 分
在线时间: 300(小时)
注册时间: 2023-09-21
最后登录: 2025-09-02
查看快乐小学生的 主题 /
1楼  发表于: 47天前
|
应该都是在上升阻挡状态，在自己的下游是属于空闲时，再下降排出，排出后阻挡气缸上升等待排入，但是要注意气缸4后面的产品撞在一起了。
冠军欧洲
级别: 略有小成
精华主题: 0
发帖数量: 224 个
工控威望: 317 点
下载积分: 2703 分
在线时间: 739(小时)
注册时间: 2018-10-19
最后登录: 2025-09-02
/
2楼  发表于: 46天前
|
梦雨天涯
微信hui530527   &
级别: 网络英雄
精华主题: 0
发帖数量: 4916 个
工控威望: 8352 点
下载积分: 18343 分
在线时间: 3446(小时)
注册时间: 2016-10-31
最后登录: 2025-09-02
查看梦雨天涯的 主题 / 回贴
3楼  发表于: 46天前
|
例如想要2放行，那就要判断1是否有料和是否挡住……1放行也是如此，判断后面有没有料，没有料就打开
微信hui530527      b站账号，非标自动化谭工
请不要随意加我，不会随便通过。
工控技术交流qq群942493953
wchny123
级别: 探索解密
精华主题: 0
发帖数量: 174 个
工控威望: 191 点
下载积分: 1618 分
在线时间: 218(小时)
注册时间: 2024-12-19
最后登录: 2025-09-02
查看wchny123的 主题 / 回贴
4楼  发表于: 46天前
|
除了楼上说的方式，还需要注意报警的处理，例如人工处理异常，产品弄乱了，也要能保持正常生产。这种方式做过好多条自动线体
shang163
级别: 略有小成
精华主题: 0
发帖数量: 12 个
工控威望: 268 点
下载积分: 1309 分
在线时间: 47(小时)
注册时间: 2016-03-19
最后登录: 2025-09-02
/
5楼  发表于: 44天前
|
学习了
gxtmdb82164
级别: 论坛先锋
精华主题: 0
发帖数量: 836 个
工控威望: 1215 点
下载积分: 593 分
在线时间: 676(小时)
注册时间: 2019-09-22
最后登录: 2025-08-28
查看gxtmdb82164的 主题 / 回贴
6楼  发表于: 44天前
|
把后面几个气缸的到位开关串到前面的光电输入不就行了~

本质上就是一个优先级控制，
工位4的优先级最高没有任何条件，光电有信号就触发气缸4动作
工位3的光电要触发气缸3还需要串入4的到位信号（或者莽一点直接串工位4的气缸电磁阀输出信号）
工位2串工位3的动作信号，一个接一个就行了

最简单的办法还是写一个fb，增加一个是否使能的条件，工位4的使能条件直接接入alwayson，其他的工位使能接入下一个工位的动作信号

有多少个工位就拉多少个fb，包括故障处理都可以写到fb里面，做统一处理
wangnaizhi
级别: 工控侠客
精华主题: 0
发帖数量: 1327 个
工控威望: 2033 点
下载积分: 4160 分
在线时间: 1094(小时)
注册时间: 2015-08-31
最后登录: 2025-09-02
查看wangnaizhi的 主题 / 回贴
7楼  发表于: 44天前
|
不停输送带的话 你首先要考虑一下 你的消耗速度能不能跟上 能跟上就可以 不能咋讨论都是空话
停输送带的话  那就没有啥问题了 都不用讨论的 最基本的控制
[ 此帖被wangnaizhi在2025-07-21 15:15重新编辑 ]
麦克朱
级别: 家园常客
精华主题: 0
发帖数量: 598 个
工控威望: 799 点
下载积分: 261 分
在线时间: 248(小时)
注册时间: 2022-07-11
最后登录: 2025-09-01
查看麦克朱的 主题 / 回贴
8楼  发表于: 44天前
|
记状态,0123对应无料,入料中,到位,出料中,每个工位根据自身状态选择动作
