楼主  发表于: 42天前
|

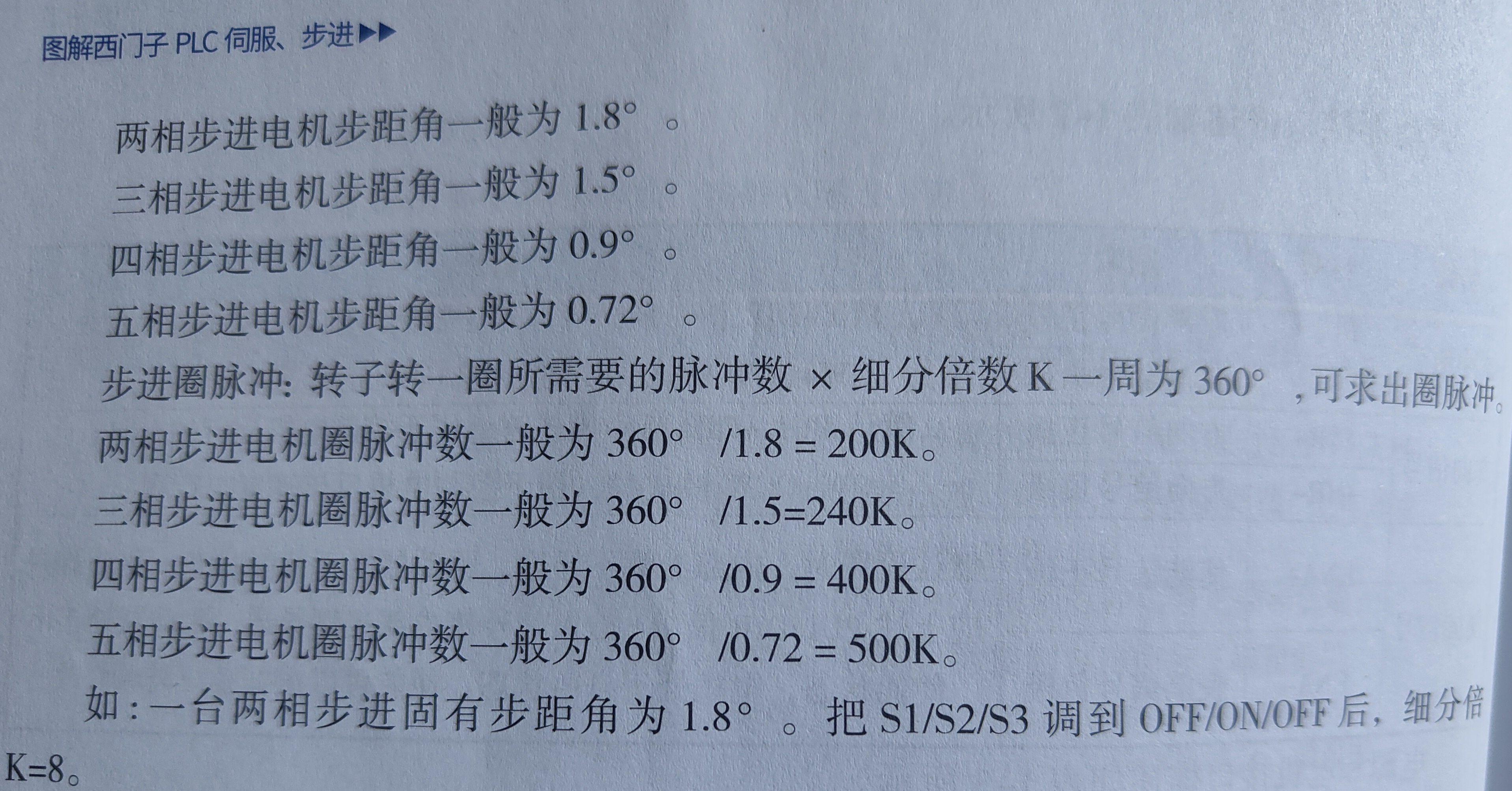

图片：
请教各位大佬，fx3g如何根据步进驱动细分计算电机每分钟转速是多少，脉冲数是可以变化的
浅酌忆流年
那可路路
级别: 家园常客
精华主题: 0
发帖数量: 77 个
工控威望: 773 点
下载积分: 581 分
在线时间: 72(小时)
注册时间: 2015-10-14
最后登录: 2025-08-13
/
1楼  发表于: 42天前
|
假设电机步距角1.8度，那么转360度，没有细分的就需要200脉冲，细分是400的话，就是2个脉冲转1.8度，800就是4个脉冲转1.8度，1600就是8个脉冲转1.8度，以此类推，一般plc发射脉冲频率100khz，就是每秒100k个脉冲，根据以上能知道pul/r  脉冲频率变化pul/s  两个做除法可得到r/s  即可化成r/min
楼主留言：
有没有公式
13821917697
承接电气自动化项目、电气接线图设计、io点表、电气元器件选型
级别: 工控侠客
精华主题: 0
发帖数量: 797 个
工控威望: 3216 点
下载积分: 13844 分
在线时间: 1250(小时)
注册时间: 2019-12-26
最后登录: 2025-09-02
/
2楼  发表于: 42天前
|

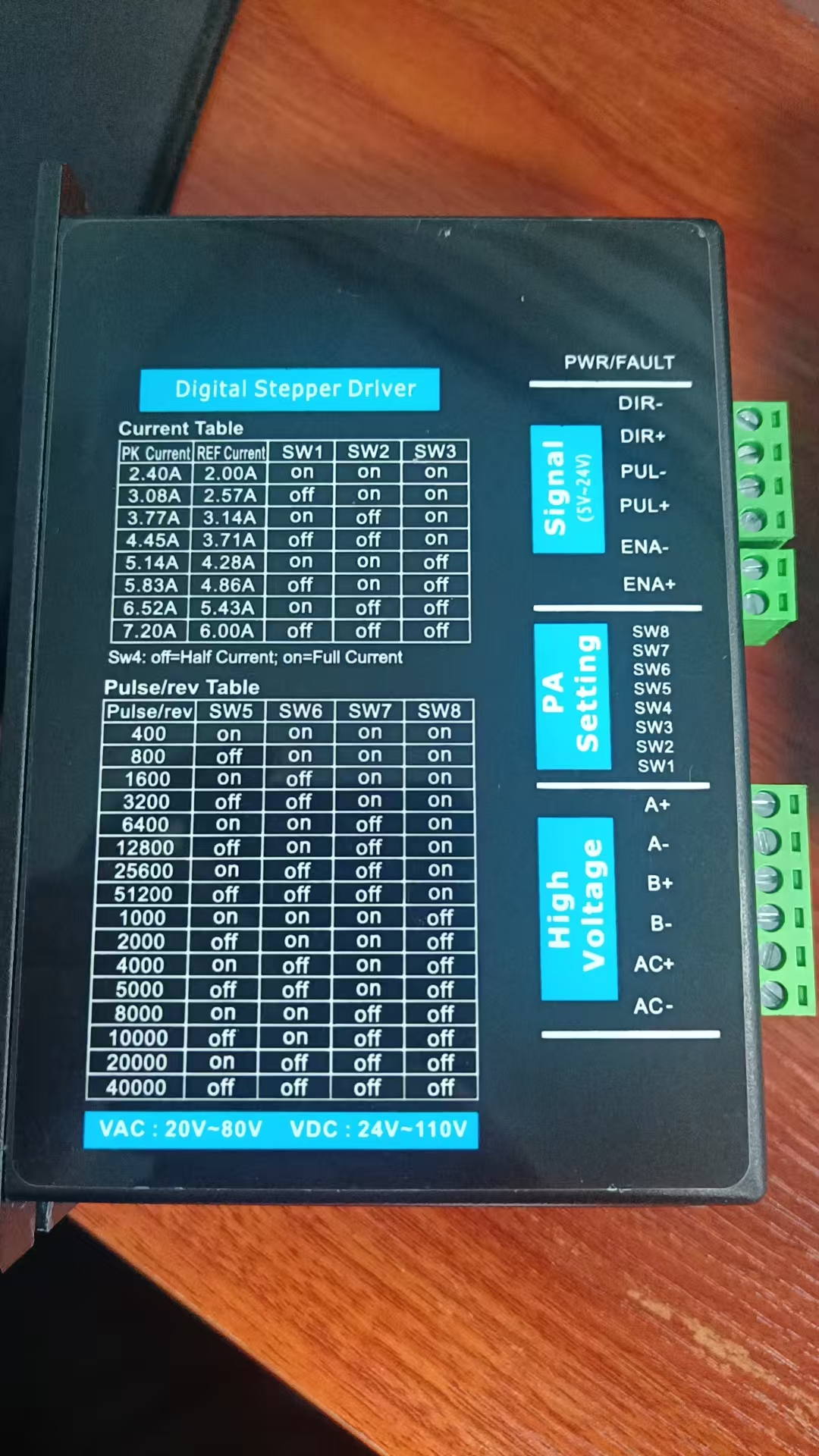

图片：

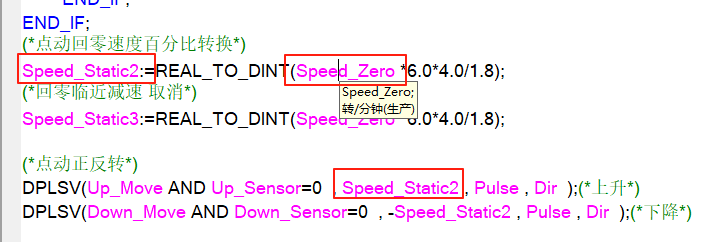

上面那个4.0是代表你当前细分除以200
楼主留言：
我看不懂，有没有简单的t形图
梦雨天涯
微信hui530527   &
级别: 网络英雄
精华主题: 0
发帖数量: 4916 个
工控威望: 8352 点
下载积分: 18343 分
在线时间: 3446(小时)
注册时间: 2016-10-31
最后登录: 2025-09-02
查看梦雨天涯的 主题 / 回贴
3楼  发表于: 42天前
|
你的速度*60/当前细分不就行，假设你设定2000频率，细分是400，那么结果就是2000*60/400,其中400就是步进旋转一圈就是400脉冲的意思
楼主留言：
plsy d0 k0 y000 使用plsy的d0代表频率如果输入200那就是200*60/400（细分如果是1600那就是除以200*60/1600）
微信hui530527      b站账号，非标自动化谭工
请不要随意加我，不会随便通过。
工控技术交流qq群942493953
cvlsem
每天学一点！赚积多一点！
级别: 论坛先锋
精华主题: 0
发帖数量: 649 个
工控威望: 1530 点
下载积分: 1702 分
在线时间: 192(小时)
注册时间: 2016-05-14
最后登录: 2025-09-01
查看cvlsem的 主题 / 回贴
4楼  发表于: 42天前
|
图片：
图片：
引用
引用第1楼浅酌忆流年于2025-07-23 08:50发表的  :
假设电机步距角1.8度，那么转360度，没有细分的就需要200脉冲，细分是400的话，就是2个脉冲转1.8度，800就是4个脉冲转1.8度，1600就是8个脉冲转1.8度，以此类推，一般plc发射脉冲频率100khz，就是每秒100k个脉冲，根据以上能知道pul/r  脉冲频率变化pul/s  两个做除法可得到r/s  即可化成r/min

顶
