楼主  发表于: 29天前
|
图片：

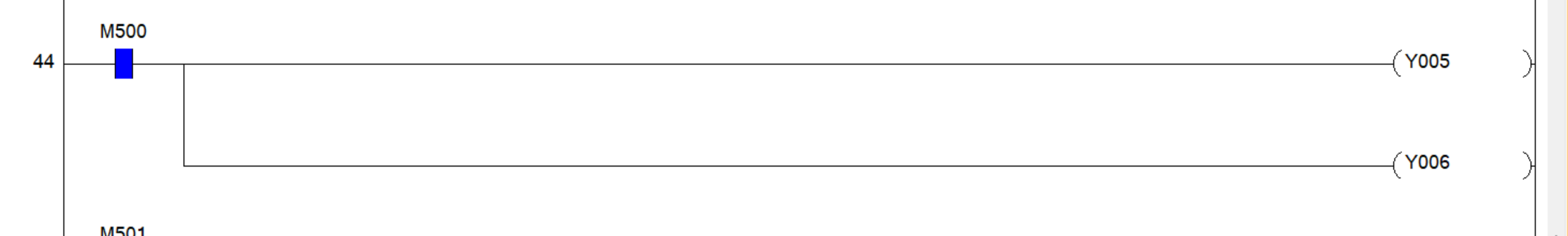

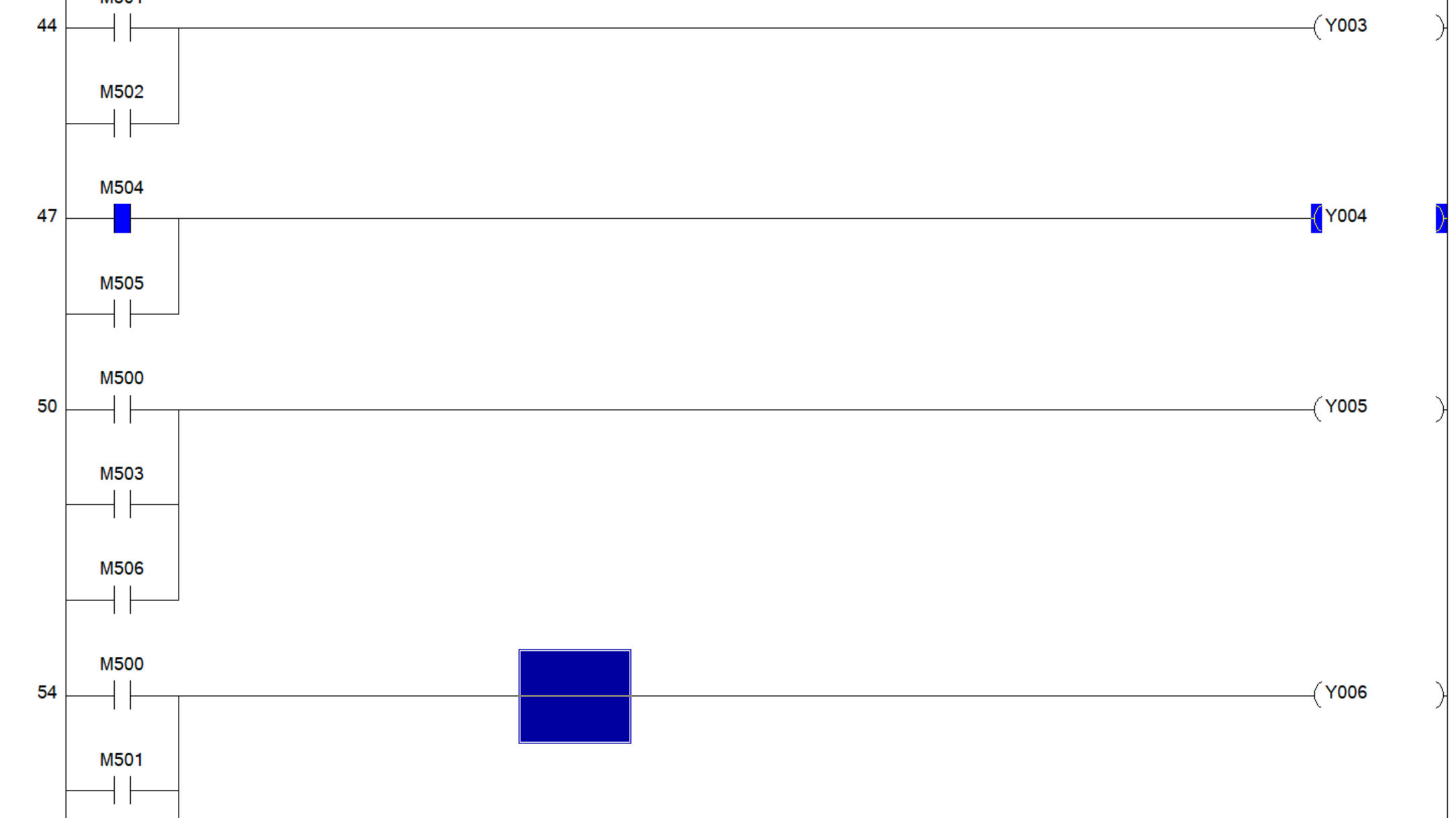

plc型号是fx1n，第一次用这个型号，写的很简单的程序，但不知道哪里的问题，现在是程序m500接通后y5y6闪烁、m501接通后y6y3闪烁、m502接通后y3通y7闪烁、m503接通后y5y7闪烁、m504接通后y7通y7闪烁、m505接通后y6闪烁y4亮、m506接通后y5通y6通。 闪烁是指只有指示灯闪烁但监控程序里不通路也不闪烁。
描述：程序
附件： (176 k) 下载次数:29
不小心遇见你
自动项目、plc、视觉、通讯等工控软件开发qq3515716
级别: 工控侠客

精华主题: 3 篇
发帖数量: 2128 个
工控威望: 3050 点
下载积分: 25406 分
在线时间: 1531(小时)
注册时间: 2014-01-05
最后登录: 2025-09-02
查看不小心遇见你的 主题 / 回贴
1楼  发表于: 29天前
|

我擦
y点飞隔离方式，只能出现1个out 除非改成set rst
项目、视觉、通讯qq3515716
快乐小学生
好好学习，天天向上
级别: 论坛先锋
精华主题: 0
发帖数量: 562 个
工控威望: 1167 点
下载积分: 3037 分
在线时间: 300(小时)
注册时间: 2023-09-21
最后登录: 2025-09-02
查看快乐小学生的 主题 /
2楼  发表于: 29天前
|
你应该不是第一次用这个型号，应该是第一次用plc ，双线圈一定要注意。
cvlsem
每天学一点！赚积多一点！
级别: 论坛先锋
精华主题: 0
发帖数量: 649 个
工控威望: 1530 点
下载积分: 1702 分
在线时间: 192(小时)
注册时间: 2016-05-14
最后登录: 2025-09-01
查看cvlsem的 主题 / 回贴
3楼  发表于: 29天前
|
新手 最注意的细节  就是哪些双线圈
不懈努力,一切皆有可能...冲吧 少年
空qq群：4057363
：有舍才有得 赠人玫瑰    手留余香！
8411852110
级别: 正式会员
精华主题: 0
发帖数量: 9 个
工控威望: 68 点
下载积分: 870 分
在线时间: 20(小时)
注册时间: 2024-10-18
最后登录: 2025-09-01
/
4楼  发表于: 29天前
|
图片：
改了改弄好了，感谢各位大神指导，纯小白让各位见笑了
cvlsem
每天学一点！赚积多一点！
级别: 论坛先锋
精华主题: 0
发帖数量: 649 个
工控威望: 1530 点
下载积分: 1702 分
在线时间: 192(小时)
注册时间: 2016-05-14
最后登录: 2025-09-01
查看cvlsem的 主题 / 回贴
5楼  发表于: 29天前
|
引用
引用第4楼8411852110于2025-08-05 14:09发表的  :
改了改弄好了，感谢各位大神指导，纯小白让各位见笑了

用中间继电器引出
[ 此帖被cvlsem在2025-08-06 23:38重新编辑 ]
不懈努力,一切皆有可能...冲吧 少年
空qq群：4057363
：有舍才有得 赠人玫瑰    手留余香！
zmrs163
级别: 家园常客
精华主题: 0
发帖数量: 420 个
工控威望: 571 点
下载积分: 1588 分
在线时间: 345(小时)
注册时间: 2017-06-12
最后登录: 2025-09-01
查看zmrs163的 主题 / 回贴
6楼  发表于: 29天前
|
闪烁是因为plc的led指示灯绑定了输出映像区状态，而实际输出只会在plc扫描结束时将输出映像区输出到实际y点。
