请教一下，5umt的plc接线漏型输出用外部24v供电，plc  com1接0v   24v接变频器的pc。然后y1接stf 启动。这样y0亮的时候就能启动变频器了吧。如果用plc的本体的24v，该怎么接线呢。谢谢大家了
tzyfl4444
级别: 家园常客
精华主题: 0
发帖数量: 486 个
工控威望: 525 点
下载积分: 1142 分
在线时间: 440(小时)
注册时间: 2016-01-05
最后登录: 2025-09-02
/
1楼  发表于: 9天前
|
忘记说了：变频器是d700的系列的
1105250205
级别: 家园常客
精华主题: 0
发帖数量: 74 个
工控威望: 640 点
下载积分: 1065 分
在线时间: 119(小时)
注册时间: 2021-07-21
最后登录: 2025-08-31
/
2楼  发表于: 9天前
|
用plc本体24v和开关电源24v有差异吗
徘徊在路上
级别: 论坛先锋
精华主题: 0
发帖数量: 42 个
工控威望: 1031 点
下载积分: 1959 分
在线时间: 1161(小时)
注册时间: 2018-07-27
最后登录: 2025-09-02
/
3楼  发表于: 9天前
|
com0接变频器sd,y0接stf
本帖最近评分记录：
  • 下载积分: 5(老棍子) 热心助人！
    		•
    hlq_0815
    人生的成功不在于拿到一副好牌，而是怎样将坏牌打好。
    级别: 论坛版主

    精华主题: 2 篇
    发帖数量: 1923 个
    工控威望: 4571 点
    下载积分: 7760 分
    在线时间: 1484(小时)
    注册时间: 2008-07-03
    最后登录: 2025-09-02
    查看hlq_0815的 主题 / 回贴
    4楼  发表于: 9天前
    |
    继电器型plc与晶体管型plc接法不一样
    继电器型最简单，变频器sd接到plc输出端的com，输出点y接到变频器的stf
    人生的成功不在于拿到一副好牌，而是怎样将坏牌打好。
    tzyfl4444
    级别: 家园常客
    精华主题: 0
    发帖数量: 486 个
    工控威望: 525 点
    下载积分: 1142 分
    在线时间: 440(小时)
    注册时间: 2016-01-05
    最后登录: 2025-09-02
    /
    5楼  发表于: 9天前
    |
    是的，继电器的知道怎么接，晶体管就有点晕了
    天天向上学习
    天天向上学习
    级别: 家园常客
    精华主题: 0
    发帖数量: 24 个
    工控威望: 627 点
    下载积分: 2332 分
    在线时间: 54(小时)
    注册时间: 2024-03-17
    最后登录: 2025-09-02
    /
    6楼  发表于: 9天前
    |
    引用
    引用第5楼tzyfl4444于2025-08-25 11:31发表的  :
    是的，继电器的知道怎么接，晶体管就有点晕了

    我直接加两个中断电器控制正反，速度用模拟量解决
    ljb6688
    级别: 工控侠客
    精华主题: 0
    发帖数量: 1904 个
    工控威望: 2056 点
    下载积分: 117359 分
    在线时间: 2043(小时)
    注册时间: 2009-12-08
    最后登录: 2025-09-02
    查看ljb6688的 主题 / 回贴
    7楼  发表于: 9天前
    |
    加继电器，plc触点出问题可比继电器贵多了
    电气自动化，智能化控制，数据远传采集。工控元件代理，机器人附件
    hgz284631157
    工控小君
    级别: 家园常客
    精华主题: 0
    发帖数量: 438 个
    工控威望: 544 点
    下载积分: 1639 分
    在线时间: 207(小时)
    注册时间: 2009-04-07
    最后登录: 2025-09-02
    查看hgz284631157的 主题 / 回贴
    8楼  发表于: 7天前
    |
    问题不是很明白

    一般 双电源共  0v
    森利德
    向大佬学习 向大佬致敬
    级别: 工控侠客
    精华主题: 0
    发帖数量: 752 个
    工控威望: 2975 点
    下载积分: 6855 分
    在线时间: 244(小时)
    注册时间: 2023-01-16
    最后登录: 2025-09-02
    查看森利德的 主题 / 回贴
    9楼  发表于: 7天前
    |
    晶体管plc输出都用中间继电器控制，可以是不同的电源
    qinchenglim
    级别: 论坛先锋
    精华主题: 0
    发帖数量: 1224 个
    工控威望: 1326 点
    下载积分: 3951 分
    在线时间: 740(小时)
    注册时间: 2009-06-09
    最后登录: 2025-09-01
    查看qinchenglim的 主题 /
    10楼  发表于: 昨天
    |
    plc输出点控制变频器，最好用中继转一下，用中继的开关信号控制变频器的启停
    想飞的鱼
    想飞的鱼
    级别: 家园常客
    精华主题: 0
    发帖数量: 143 个
    工控威望: 674 点
    下载积分: 773 分
    在线时间: 62(小时)
    注册时间: 2021-02-24
    最后登录: 2025-09-02
    /
    11楼  发表于: 13小时前
    |
    图片：
    图片：

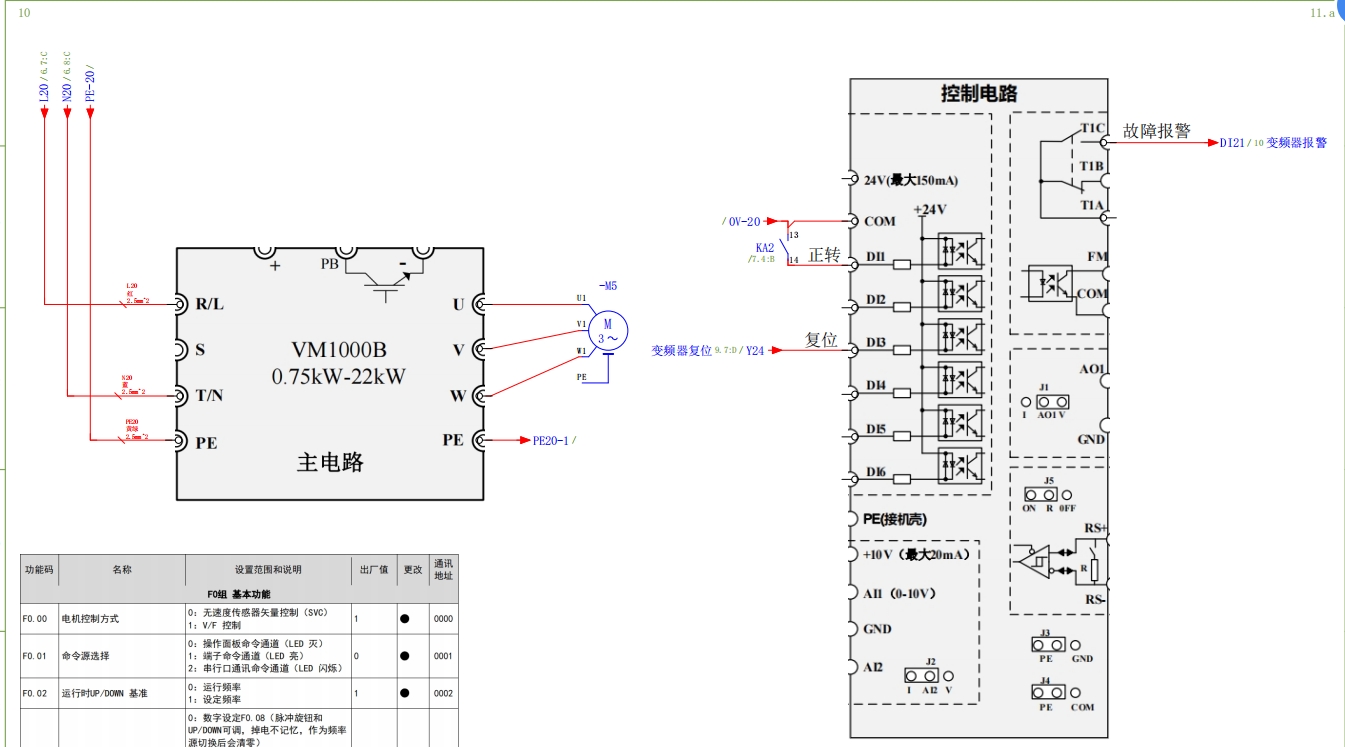

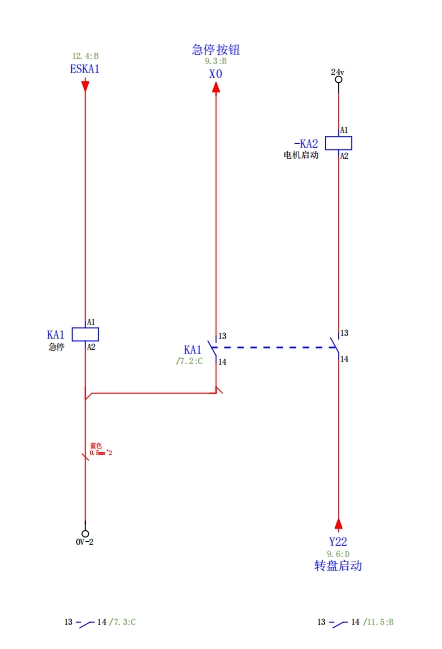

    看图吧，基础的东西。
