hg-sn、hg-sr系列电机电源接线注意
2016-4-17 19:11:53
暂无图片。
详细介绍
某大学购买了1kw的伺服电机和驱动器。学生根据说明书接线安装，但遇到异常情况。
plc发出使能信号后，伺服电机hg-sn102j-s100突然高速旋转，然后驱动器mr-je-100a报警al31。
客户求助于我司，经杨工检测，是由于客户的电源线制作不正确导致。
电机电源插头是mr-pwcns4，用户参考的mr-je手册上未提到其使用方法。相关方法在mr-je的样本上有记载。

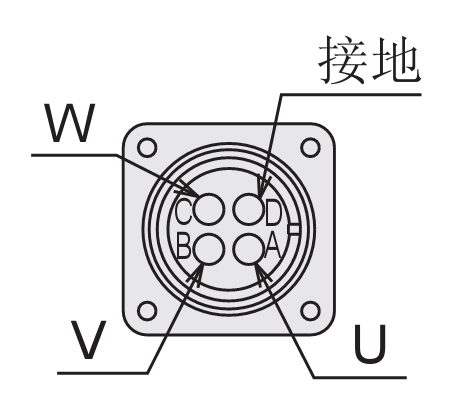

插头管脚a对应u，管脚b对应v，管脚c对应w，管脚d对应接地。如图：
此外，还有几种特殊情况要注意
1、cn1插头的脉冲端子(pp)如果和其他线头短路，电机可能会自行转动
2、旧设备上电缆老化，导致uvw之间短路，可能会报过电流或超速等错误
