楼主  发表于: 2012-12-05 19:09
|
看到好多人都不知道mx component 我就简单说一下
安装了这个软件后，写plc和pc的通信程序就变得简单的很多了。不需要mscomm,这个控件了。
首先安装mx component 这个软件，然后vb 环境也必须（我是菜鸟就用vb .net,其他的vc,vba,vbs都可以用）
然后第一步，添加这个在vb环境里添加这个控件（工具箱-->com组件）,我用的是fx系列就选择，mitsubishi actfxcpu controller
①在form_load()里写入actfxcpu.open()
②定义几个变量，
③读d0里的内容给变量a,           actfxcpu.readdevicerandom("d0",a)
④读d0~d10的内容给数组b() ,  actfxcpu.readdeviceblock(("d0",10,b(0))
⑤给y0置位的话，就           actfxcpu.setdevice("y0",1)
等等。。。。。。。。。。。。。







看到坛子里有很多高手乐于助人，也帮了小弟好多次。
小弟不吝啬，看到有些人都不知道这个。把自己知道给大家分享一下，不要见笑，多多指教，互相帮助。
[ 此帖被543249117在2012-12-05 19:22重新编辑 ]
本帖最近评分记录：
  • 下载积分: 1(不能有空格的) 真是好人！
  • 下载积分: 1(t280697683) 真诚感谢！
  • 下载积分: 1(tearscn)
    • gwy001
    级别: 家园常客
    精华主题: 0
    发帖数量: 152 个
    工控威望: 580 点
    下载积分: 3476 分
    在线时间: 138(小时)
    注册时间: 2007-04-13
    最后登录: 2016-06-24
    /
    1楼  发表于: 2012-12-05 21:47
    |
    谢谢分享！
    15920589444
    级别: 略有小成
    精华主题:
    发帖数量: 169 个
    工控威望: 337 点
    下载积分: 3329 分
    在线时间: 149(小时)
    注册时间: 2011-10-13
    最后登录: 2021-08-25
    /
    2楼  发表于: 2012-12-05 21:51
    |
    谢谢，学习了，改天试下
    h30631
    级别: 略有小成
    精华主题: 0
    发帖数量: 90 个
    工控威望: 230 点
    下载积分: 813 分
    在线时间: 339(小时)
    注册时间: 2012-09-05
    最后登录: 2018-04-17
    /
    3楼  发表于: 2012-12-06 08:17
    |
    感謝分享~
    請問樓主
    此軟件 mx component
    是要如何購買?
    我怎麼都找不到??
    abcde12345
    abcde12345
    级别: 论坛先锋
    精华主题:
    发帖数量: 221 个
    工控威望: 1268 点
    下载积分: 11149 分
    在线时间: 321(小时)
    注册时间: 2012-10-09
    最后登录: 2025-09-01
    /
    4楼  发表于: 2012-12-06 08:22
    |
    不是吧，论坛里就有，在工控下载里，同时还有mx sheet,用excel监控的
    catfree
    虚心向各位学习！！！
    级别: 工控侠客
    精华主题: 0
    发帖数量: 630 个
    工控威望: 2814 点
    下载积分: 15803 分
    在线时间: 474(小时)
    注册时间: 2012-03-30
    最后登录: 2022-04-18
    /
    5楼  发表于: 2012-12-06 08:32
    |
    感谢支招你的分享是我们进步的动力
    一日晚自习，化学老师批评一同学坐姿不好，问他:“你见过哪个名人科学家是像你这样坐的？”我随口说了一句:“霍金……” 然后就没有然后了……一顿狠批啊
    h30631
    级别: 略有小成
    精华主题: 0
    发帖数量: 90 个
    工控威望: 230 点
    下载积分: 813 分
    在线时间: 339(小时)
    注册时间: 2012-09-05
    最后登录: 2018-04-17
    /
    6楼  发表于: 2012-12-06 09:00
    |
    終於~!!
    原來這裡就有了~
    搞的我昨天找了一天....
    感謝各位大大拉我ㄧ把
    結案日快到了...
    再問大大們，接線方式的話
    平常寫入plc程式是用 usb-轉rs232-轉到plc上的rs422 去寫入
    請問如果要excel監控 讀取d值，也是可以同樣的接線方式嗎?
    還是要再另外買套件安裝? 感謝~!
    larry52014
    纸上得来终觉浅 绝知此事要躬行
    级别: 略有小成
    精华主题: 0
    发帖数量: 116 个
    工控威望: 271 点
    下载积分: 9507 分
    在线时间: 25(小时)
    注册时间: 2012-10-23
    最后登录: 2019-04-12
    /
    7楼  发表于: 2012-12-06 10:33
    |
    给个图解说明   咋样
    h30631
    级别: 略有小成
    精华主题: 0
    发帖数量: 90 个
    工控威望: 230 点
    下载积分: 813 分
    在线时间: 339(小时)
    注册时间: 2012-09-05
    最后登录: 2018-04-17
    /
    8楼  发表于: 2012-12-06 13:35
    |

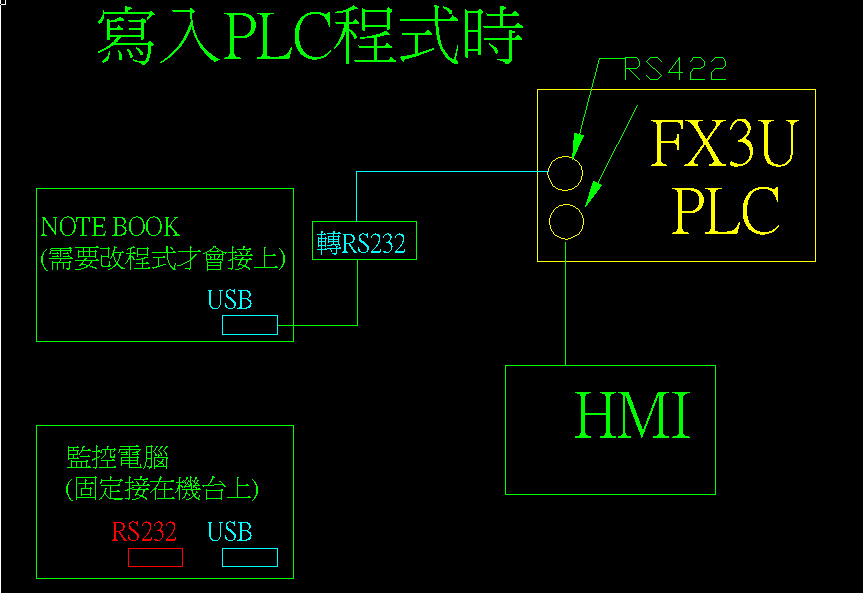

    plc 上的接頭如圖所示，1個固定接hmi
    另一個只有要改plc程式時用筆電去使用

    如需要再多一個port 讓固定監控的電腦使用
    mx sheet 去監控 plc d 值
    需要買哪種套件擴充?

    還是就直接用寫入plc 的port來監控就好?

    感謝~
    larry52014
    纸上得来终觉浅 绝知此事要躬行
    级别: 略有小成
    精华主题: 0
    发帖数量: 116 个
    工控威望: 271 点
    下载积分: 9507 分
    在线时间: 25(小时)
    注册时间: 2012-10-23
    最后登录: 2019-04-12
    /
    9楼  发表于: 2012-12-06 14:22
    |
    没有看明白
    abcde12345
    abcde12345
    级别: 论坛先锋
    精华主题:
    发帖数量: 221 个
    工控威望: 1268 点
    下载积分: 11149 分
    在线时间: 321(小时)
    注册时间: 2012-10-09
    最后登录: 2025-09-01
    /
    10楼  发表于: 2012-12-06 20:08
    |
    引用
    引用第6楼h30631于2012-12-06 09:00发表的  :
    終於~!!
    原來這裡就有了~
    搞的我昨天找了一天....
    感謝各位大大拉我ㄧ把
    結案日快到了...
    .......



    不用  下个软件就行了
    h30631
    级别: 略有小成
    精华主题: 0
    发帖数量: 90 个
    工控威望: 230 点
    下载积分: 813 分
    在线时间: 339(小时)
    注册时间: 2012-09-05
    最后登录: 2018-04-17
    /
    11楼  发表于: 2012-12-07 08:37
    |
    請問是要裝什麼軟件呢?
    感謝~!!
