5- 位右移【sftr】shift right
sftr指令是使指定位数长度的软元件每次向右移动指定位数的指令。其执行效果如下图所示：
该指令对于以d开始的n1位数据（移位寄存器的长度），往右移动n2位，移位后，原寄存器内的低n2位数据溢出，高n2位数据由s开始的n2位数据补充。
如果设定n2为k1，则每移动一次只移动一位。
6- 位左移【sftl】shift left

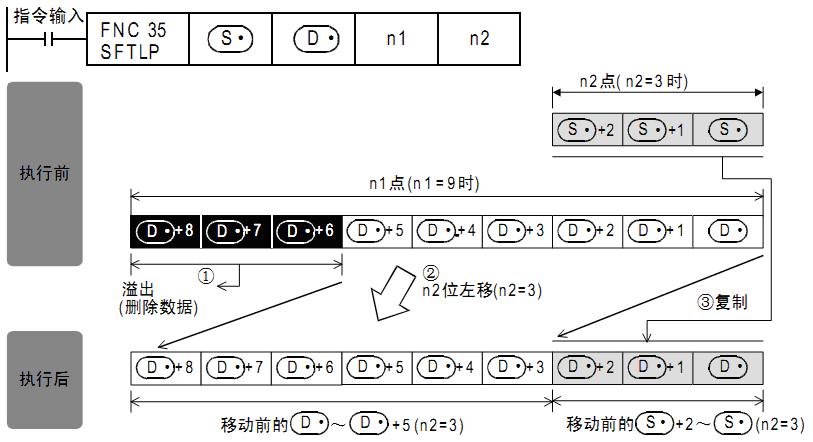

sftl指令是使指定位数长度的软元件每次向左移动指定位数的指令。其执行效果如下图所示：
该指令对于以d开始的n1位数据（移位寄存器的长度），往左移动n2位，移位后，原寄存器内的高n2位数据溢出，低n2位数据由s开始的n2位数据补充。
如果设定n2为k1，则每移动一次只移动一位。
7- 字右移【wsfr】word shift right
wsfr指令是使n1个字长的字软元件向右移动n2个字的指令。其执行效果如下图所示：
该指令对于以d开始的n1个字软元件往右移动n2个字，移位后，原最右侧n2个字软元件的数据溢出，左侧n2个字软元件数据由s开始的n2个字软元件数据补充。
如果使用组合字元件作为传送源和目标，需要指定相同的位数；若传送源和目标软元件重复则会发生运算错误。
8- 字左移【wsfl】word shift left

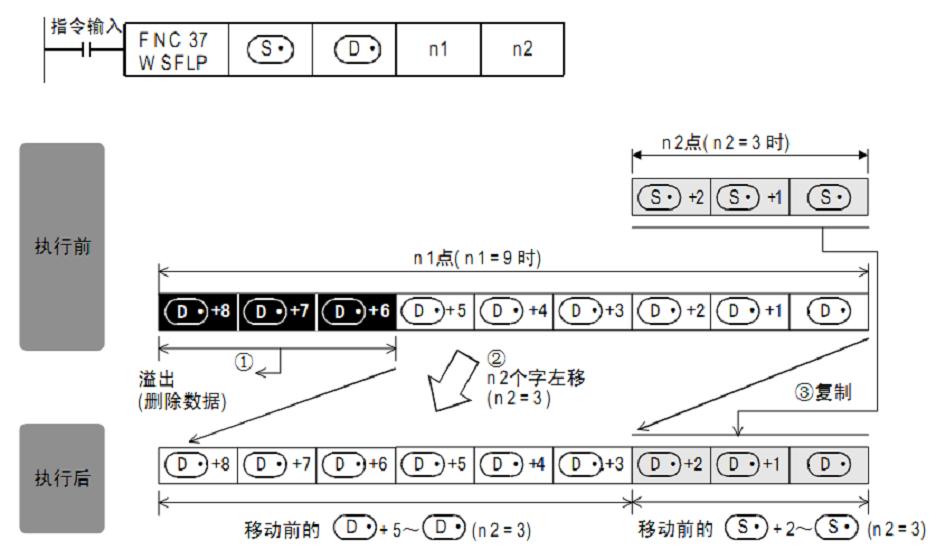

wsfl指令是使n1个字长的字软元件向左移动n2个字的指令。其执行效果如下图所示：
该指令对于以d开始的n1个字软元件往左移动n2个字，移位后，原最左侧n2个字软元件的数据溢出，右侧n2个字软元件数据由s开始的n2个字软元件数据补充。
如果使用组合字元件作为传送源和目标，需要指定相同的位数；若传送源和目标软元件重复则会发生运算错误。
9- 移位写入【sfwr】shift register write

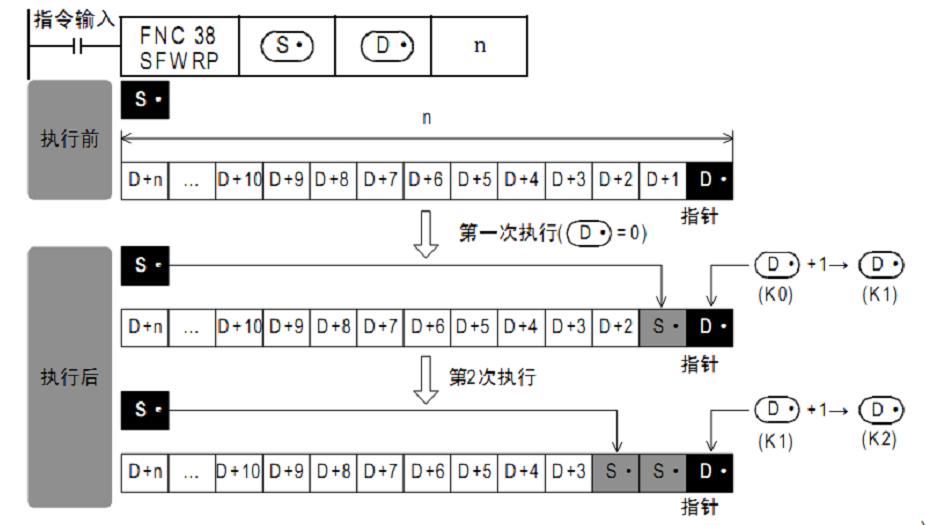

sfwr指令是先入先出控制用的数据写入指令。该指令将源数据写入一个储存区域中，等待其他指令调用。其执行效果如下图所示：
该指令执行时，将源数据s的数值写入到目标地址d 1中，同时d的数据加一；再次执行时将源数据s的数值写入到目标地址d 2中，同时d的数据继续加一。也就是说d内的数据记录了已经储存数据的个数，每次执行sfwr指令都会把s的数据填写到紧接下来的空区域中。
当d内记录的个数超过n-1时，不会继续执行数据写入。
10- 移位读出【sfrd】shift register read
sfrd指令是先入先出控制用的数据读出指令。该指令将sfwr指令储存好的数据一次读出。其执行效果如下图所示：
该指令执行时，将源数据s 1的数值写入到目标地址d中，同时s的数据减一；再次执行时将源数据s 2的数值写入到目标地址d中，同时s的数据继续减一。也就是说s内的数据记录了储存数据的剩余个数，当s内记录的个数为0时，不会继续执行数据读出。

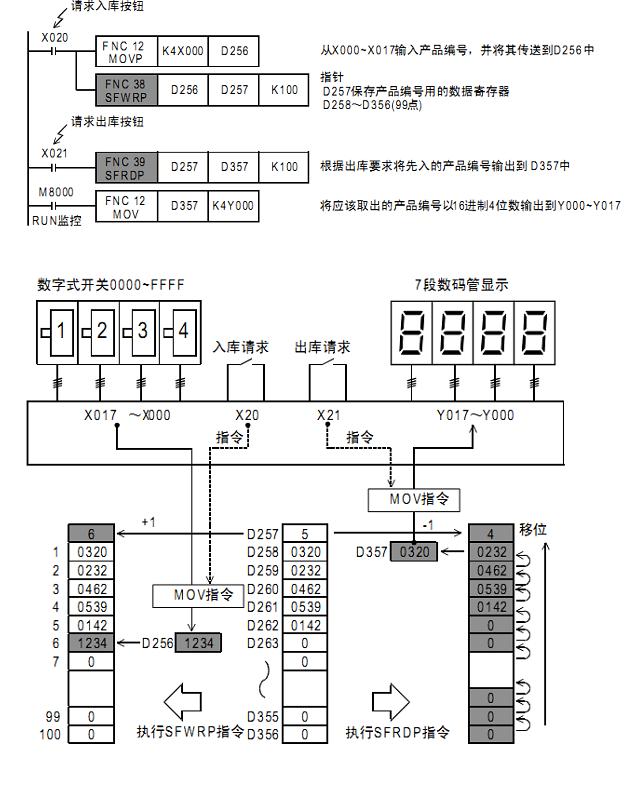

sfwr指令和sfrd指令配合接口实现先入先出的控制。所谓先入先出，可以想象产品储存到仓库的库位中，按照入库的顺序排列好，在取货时根据入库的先后顺序优先拿取先入的产品。如以下梯形图实例：
