三菱gt2103-pmbls触摸屏
(尺寸和接线和已经停产的gt1020-lbl-c一样)
主要参数：dc5v供电，3.8寸，320*128分辨率，内置rs-422、usb编程口。

销售热线：13816792706 微信sh61556908 qq188541981

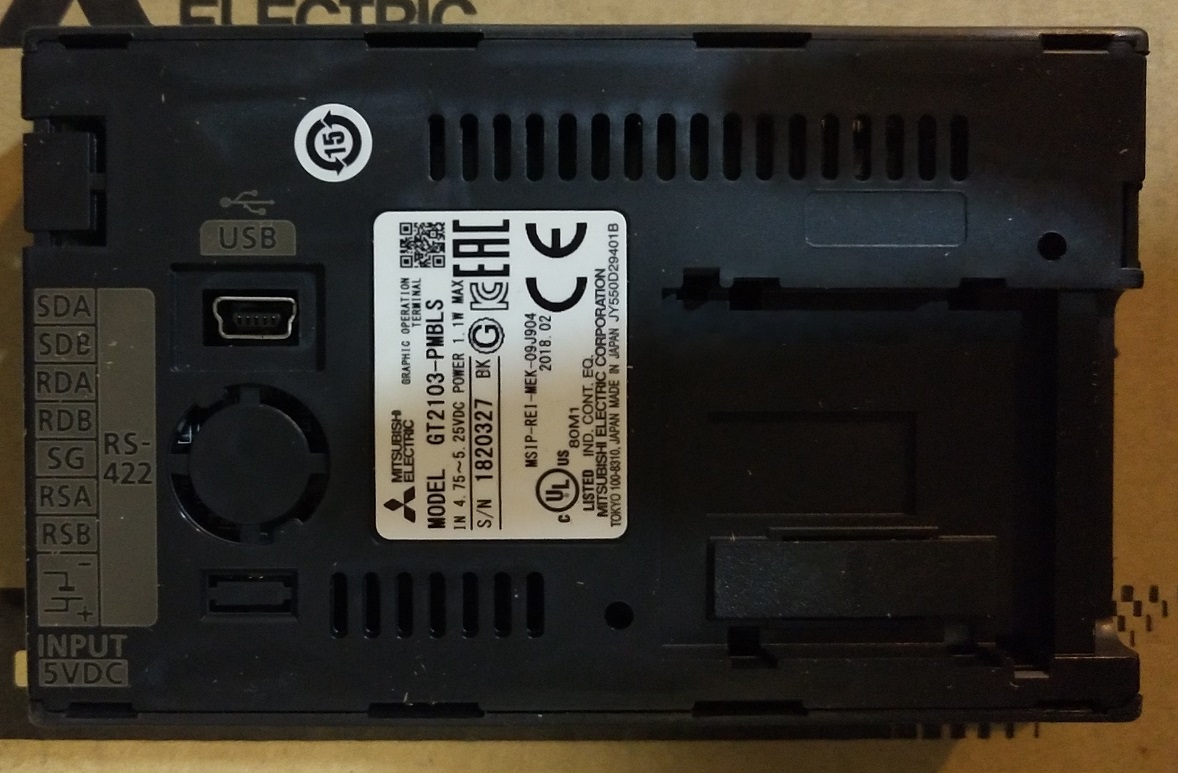

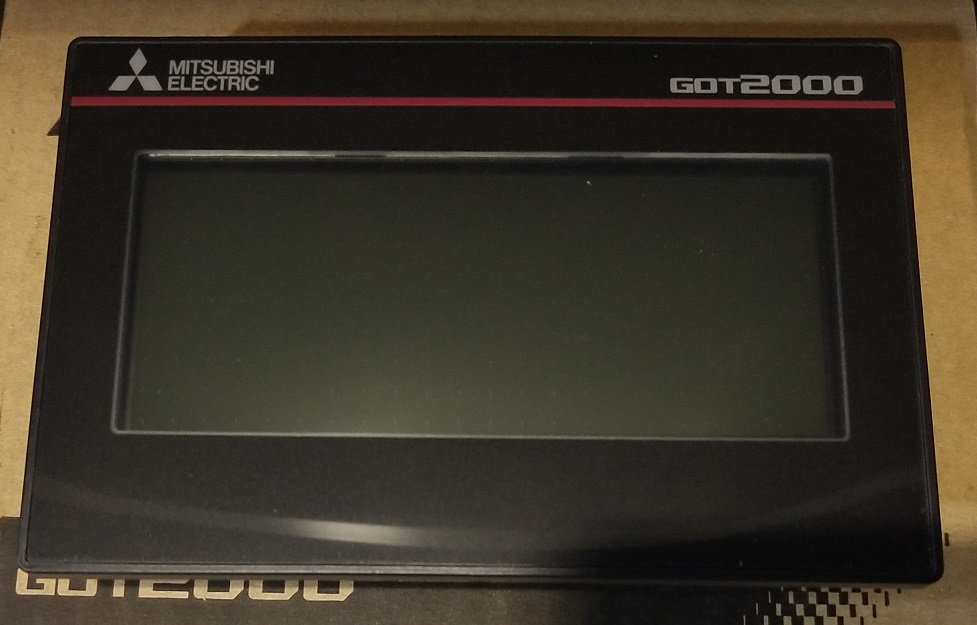

实物图片：





专家点评：
适用于代替gt1020-lbl-c，也可代替gt1030-hbd-c。虽然尺寸略小，但由于分辨率提高，gt1030原画面上的按钮指示灯等稍作调整也能放得下。
优点是价格相对便宜并且自带usb接口。缺点是没有sd卡插口和电池插口，也没有232接口。

性能规格详细说明：
1、显示部分
    显示软元件:tft单色(黑/白)液晶屏
    gt2103-pmbls画面尺寸:3.8寸
    gt2103-pmbls分辨率:320*128点
    显示尺寸:89.0(w)*35.6(h)[mm]
    显示字符数:
        16点阵标准字体时:20字*8行(全角)
        12点阵标准字体时:26字*10行(全角)
    显示颜色:单色(黑/白) 32级
    亮度调节:32级
    登录最大画面数：2048画面
2、背景灯
    种类：5色led(不可换)
    寿命:约50000小时(使用环境温度25℃，显示亮度50%时的时间)
    颜色：5色(白/绿色/粉红/橙/红)
3、触摸屏
    触摸方式:模拟电阻膜方式
    按键尺寸:最小2*2点(每键)
    同时按下:1点
    寿命:约100万次(操作力度0.98n以下)
4、用户存储器容量
    存储器容量：存储用存储卡(rom):3mb
    寿命(写入次数)：约10万次
5、电池
    不可安装电池
6、内置接口
    rs-422/485(端子排式)
    usb mini-b（用于和电脑连接）
（此型号不支持以太网，sd卡，rs-232）
7、输入电源规格
    电源电压 dc5(±5%)
    耗电量
        最大负载时：1.1w以下
        本体单体 背景灯熄灭时:0.7w以下
8、其它规格
    蜂鸣器输出 单音(音长可调整)
    保护结构 正面:ip67f 柜内:ip2x
    gt2103-pmbls外形尺寸 113(w)*74(h)*27(d) mm
    gt2103-pmbls面板开口尺寸/ gt2103-pmbls开孔尺寸: 105(w)*66(h)
    重量(安装配件除外) 0.2kg

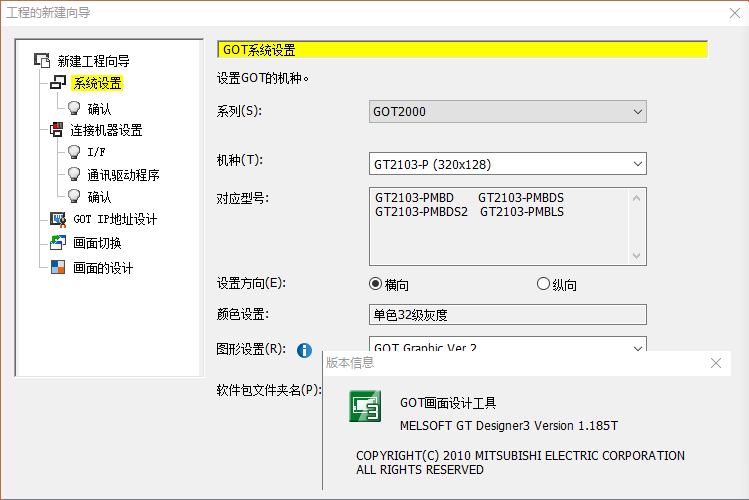

    对应软件：建议gt works3 versionl.156或更高版本


9、连接电缆
    与fx系列plc连接时，可使用gt10-c30r4-8p （3米），gt10-c50r4-8p（5米），gt10-c100r4-8p（10米）
    5v可从fx系列plc编程口取电，注意cas接负极，csb接正极
