松下利器newe驱动器x2端口接线请教 -凯发网址
hzydlzp
级别: 探索解密
精华主题: 0
发帖数量: 69 个
工控威望: 175 点
下载积分: 48054 分
在线时间: 252(小时)
注册时间: 2015-11-14
最后登录: 2025-10-01
查看hzydlzp的 主题 / 回贴
楼主  发表于: 2022-11-25 09:19
|
图片：
图片：

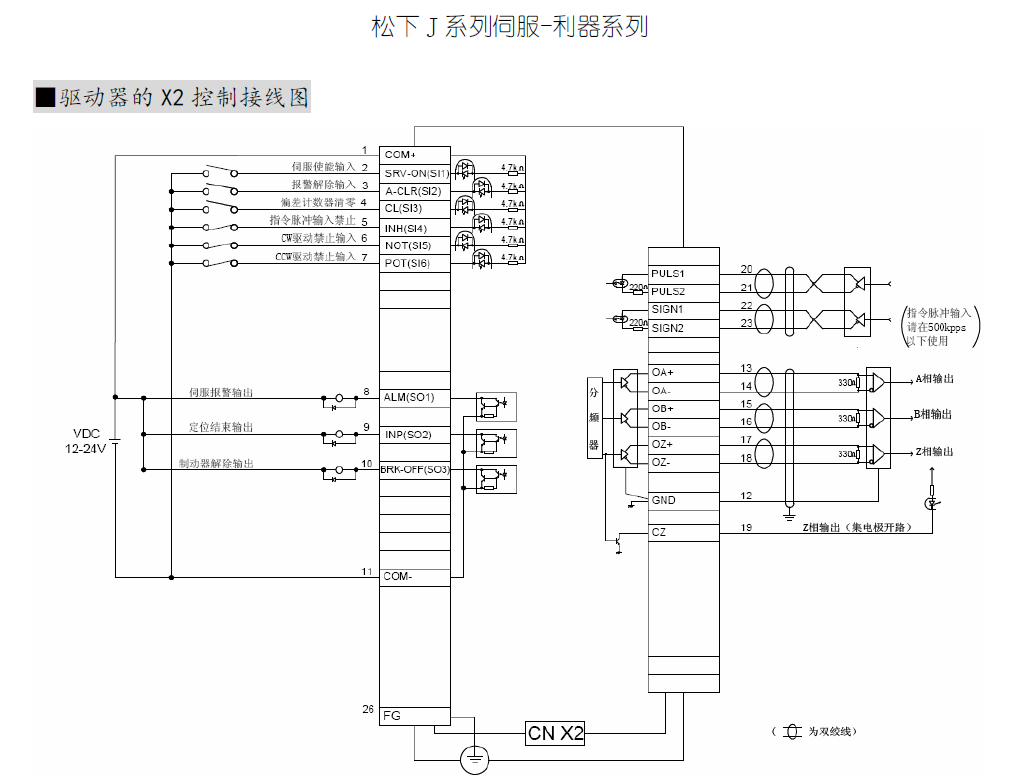

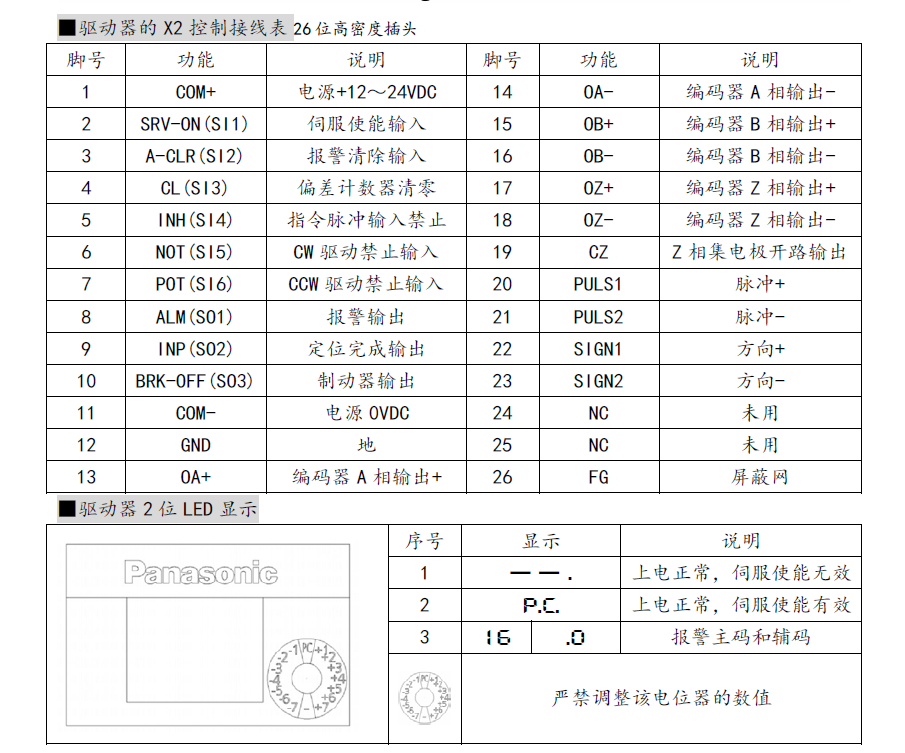

松下利器newe驱动器x2端口plc输出为npn接线管脚20/22接dc24v ，管脚21接plc脉冲端口，管脚23接plc方向端口。plc输出为pnp接线管脚21/23接dc0v，管脚20接plc脉冲端口，管脚22接plc方向端口，20/22或21/23连接plc时各串一个2k电阻，请问这样接线对吗
严生318611
海之情
级别: 探索解密
精华主题: 0
发帖数量: 99 个
工控威望: 126 点
下载积分: 1916 分
在线时间: 32(小时)
注册时间: 2022-10-30
最后登录: 2023-10-06
/
1楼  发表于: 2022-12-02 17:51
|
好图纸谢谢分享！
