各位大侠，我现在做了一台单轴伺服控制，用fx1n的y0给松下a5的x4插头内的3（puls1），y2给x4插头内的5（sign1）.com 7和com-41接dc24v；伺服on输入29接通；plc程序监控y0也有脉冲输出了；伺服参数pr0.01设为0位置模式，pr0.05设为1长线，pr0.07设为3脉冲列 符号，（inh33是未接通状态）运行后电机不转，有大侠指导下，不胜感激！

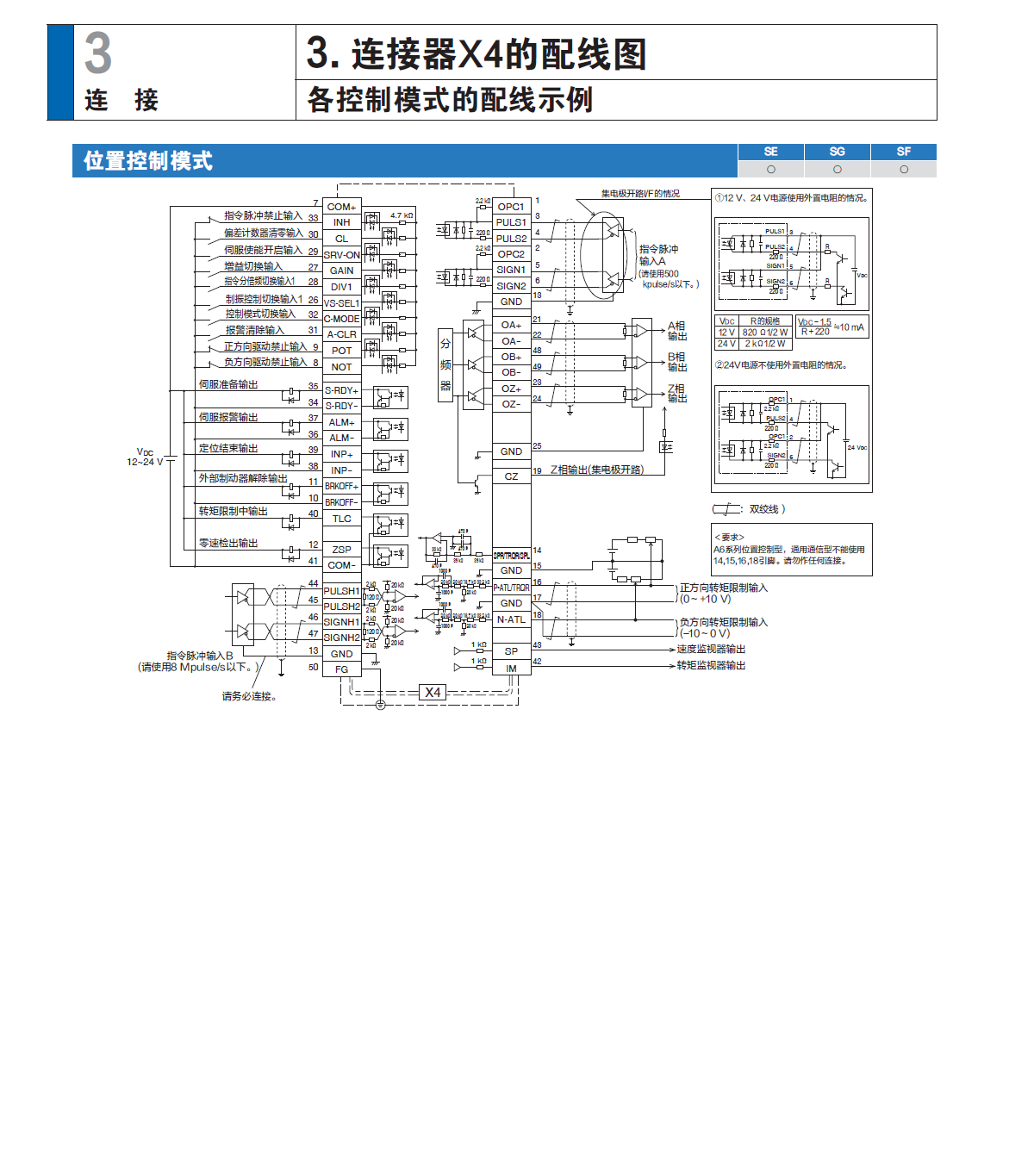

看附图好像接错线了，不知道对不对，你看看

伺服的准备信号又没有接，即ready

按照2楼试了，还是不转

查看伺服不转原因：07是没有脉冲，现在考虑是plc接线有问题，现场plc的输出端com0没有接0v；另1楼的接线不知道要不要，知道的大侠指导下

松下的伺服好像还要外接2.2k电阻吧，我记得。只有三菱的可以直接接dc24v.(因为伺服放大器都是5v的）

还的看一下你plc的com端接是24v还是0v,伺服接1和2

回复各位大侠：现场plc输出端com0-2没有接线，把com0-2接plc输出电源的0v，把plc输出24v接到伺服x4插头内3,5针，进行试机已能运行了。用了第一种方法，但是没有接电阻，不知道有没有影响。

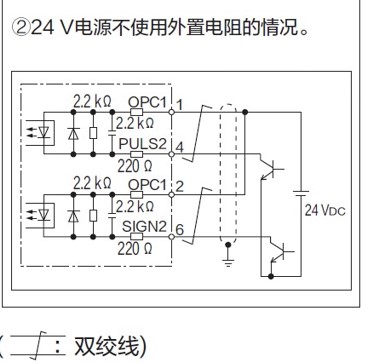

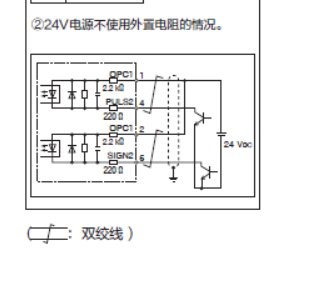

如果不想加外接上拉电阻，请按照一楼图示，把1，2引脚（也就是opc1/2， 接24v)，脉冲接引脚4，方向接引脚6。外接电阻属于5v差分输入，plc是集电极开路输出

看右侧图有外置电阻和内置电阻的区别，你自己加电阻3、5接p24，4、6接y点。不加电阻1、2接p24，4、6接y。你现在用外置电阻接法却没加电阻，除非你的输出信号是5v的，不然容易烧坏这个口，趁早把线路改了

非常感谢各位大侠，按照说明书上不接电阻的方式改了

多少个脉冲一圈？
